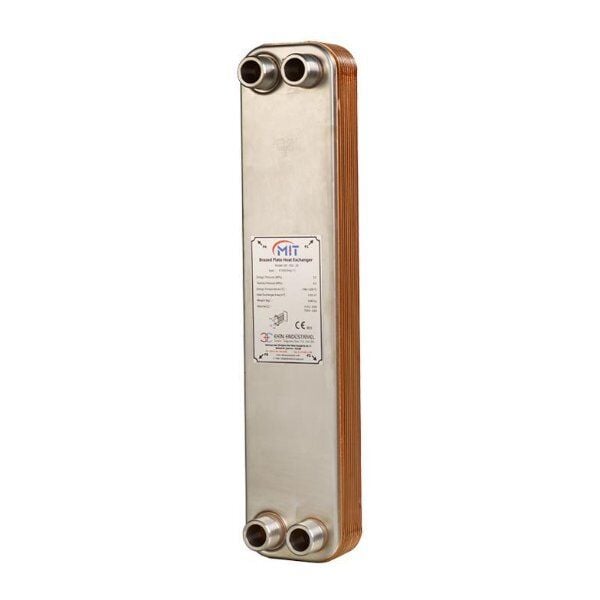

MIT MB 08-20 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB-08 Gövdesi: 10-60 kW Bandı
MİT MB-08, lehimli ailede kapasite bandının belirgin biçimde büyüdüğü gövdedir. Üretici bu gövde için 10-60 kW bandını veriyor; MB-05 gövdesinin 5-15 kW bandının hayli üzerinde. Genişlik MB-05 ile aynı kalıyor, yani 111 mm; yükseklik 527 mm'ye çıkıyor ve bağlantı 1 1/2 inç dişli oluyor.
MİT MB 08-20 · Lehimli Eşanjör
10-60 kW bandı20 plaka1 1/2 inçGENEL DEĞERLENDİRMEMB serisinde büyük kapasiteye geçiş gövdesi. 111 x 527 mm dış ölçü, 0,9 m² ısı transfer alanı ve 1 1/2 inç dişli bağlantı. Genişlik MB-05 ile aynı kaldığı için yerleşim düzeni korunabilir.
Bu Ürünü Neden Almalısınız
Kapasite bandı dört kat geniş
Üreticinin verdiği bant 10-60 kW. MB-05 gövdesinin 5-15 kW bandına göre çok daha büyük bir aralık kapsanıyor.
Plaka katsayısı iki kat
MB-08 için plaka başına alan katsayısı 0,050 m². MB-05'in 0,026 m² katsayısının neredeyse iki katıdır; yirmi plakalı pakette alan 0,9 m² olur.
1 1/2 inç dişli bağlantı
Bağlantı çapı MB-05'in 1 1/4 inçinden büyüktür. Yüksek debili hatlarda bu fark doğrudan işe yarar.
Genişlik 111 mm'de kalıyor
Gövde yalnızca yükseklikte büyür. MB-05'ten geçişte yatay yerleşim boşluğu yeterli kalabilir.
Bu Ürün Kimler İçin Uygun
Orta ölçekli devre ayıranlar
Üreticinin verdiği 10-60 kW bandı, küçük ticari tesisat ve orta ölçekli ısıtma devreleri için tanımlı bir aralıktır.
Dikey boşluğu olanlar
Gövde 527 mm yüksekliğe çıkıyor. Düşeyde yer varsa kapasite avantajı doğrudan kullanılır.
Conta bakımı istemeyen kurulumlar
Bu ölçekte de lehimli yapı korunur; conta değişimi ve tork kontrolü gerekmez.
Bu Ürün Kimler İçin Uygun Değil
Kireç ve tortu yükü yüksek hatlarda bu gövde de temizlenemez; o işlerde contalı seri kullanılır. Gövde 527 mm yüksekliğe çıktığı için kısa boşluklara sığmaz. Üreticinin 10-60 kW bandının üzerine çıkan işlerde MB-09 gövdesine geçilmelidir.
Doğru Ürüne Yönlendirme
Kapasite daha da büyükse
MB-09 gövdesi 190 x 617 mm ölçüde, 2 inç dişli bağlantıyla ve 30-200 kW bandıyla çalışıyor. Serinin en büyük gövdesidir.
Bu bant fazla geliyorsa
MB-05 gövdesi 111 x 311 mm ölçüde, 1 1/4 inç bağlantıyla ve 5-15 kW bandıyla çalışıyor. Genişlik ikisinde de 111 mm.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 1 1/2 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 0,9 m² |
Sık Sorulan Sorular
Derinlik formülü farklı mı?
Evet. Üretici MB-08 için 9 + 2,34 x plaka sayısı veriyor; yirmi plakalı pakette 55,8 mm eder. Diğer gövdelerde katsayı 2,3 olarak yazılıdır.
Alan 0,9 m² nasıl çıkıyor?
Üreticinin formülü (plaka sayısı - 2) x 0,050 m². Yirmi plakada 18 x 0,050 = 0,9 m² olur.
Bu ölçekte lehimli mi contalı mı?
Karar su kalitesine göre verilir. Temiz kapalı devrede lehimli kompakt kalır; kireçli veya tortulu suda contalı tip bakım imkânı sunar.
Montajı kim üstlenir?
Bu ölçekte hem ağırlık hem bağlantı planlanmalıdır; işin yetkili servis tarafından yapılması gerekir.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
