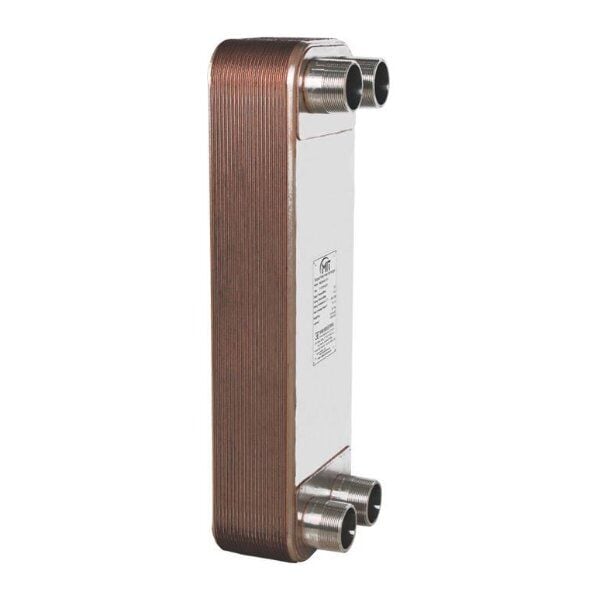

MIT MB 09-30 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB-09: Lehimli Serinin En Büyük Gövdesi
MİT MB-09, üreticinin lehimli tablosundaki en büyük gövdedir: 190 x 617 mm dış ölçü, 2 inç dişli bağlantı ve 30-200 kW kapasite bandı. Plaka başına alan katsayısı 0,095 m² olarak veriliyor; bu otuz plakalı pakette 2,66 m² ısı transfer alanı demektir. Derinlik formülü de bu gövdede 10 + 2,4 x plaka sayısı olarak farklılaşıyor.
MİT MB 09-30 · Lehimli Eşanjör
30-200 kW bandı30 plaka2,66 m² alanGENEL DEĞERLENDİRMESerinin tepe gövdesi. 2 inç dişli bağlantı ve 2,66 m² ısı transfer alanı ile lehimli tipin ulaştığı en büyük ölçek. Bu kapasitede lehimli kalmak, contalı bir eşanjöre göre önemli bir hacim kazancıdır.
Bu Ürünü Neden Almalısınız
Serinin en yüksek kapasite bandı
Üreticinin MB-09 için verdiği bant 30-200 kW. Lehimli ailede bundan büyük bir gövde tabloda yer almıyor.
Plaka katsayısı en yüksek
Plaka başına alan 0,095 m². MB-08'in 0,050 m² katsayısının neredeyse iki katı; otuz plakalı pakette 2,66 m² alan çıkar.
2 inç dişli bağlantı
Üretici bu gövdede en büyük dişli bağlantıyı 2 inç olarak veriyor. Yüksek debili hatlar için serinin en geniş bağlantısıdır.
Kendine ait derinlik formülü
MB-09 için derinlik 10 + 2,4 x plaka sayısı olarak veriliyor; otuz plakalı pakette 82 mm eder. Diğer gövdelerin formülünden farklıdır.
Bu Ürün Kimler İçin Uygun
Yüksek kapasitede hacim kazanmak isteyenler
Aynı kapasiteyi contalı bir eşanjörle karşılamak belirgin biçimde daha büyük bir gövde gerektirir. Hacim kısıtı olan kazan dairelerinde bu fark önemlidir.
Ticari ve endüstriyel devreler
Üreticinin 30-200 kW bandı, ticari tesisat ve endüstriyel ısıtma devrelerinin kapsadığı bir aralıktır.
Kapalı ve temiz devre işletenler
Bu ölçekte bile paket açılamaz; lehimli tipin tercih edilmesi su kalitesinin kontrol altında olmasını gerektirir.
Bu Ürün Kimler İçin Uygun Değil
Kireçli veya tortulu suda bu gövde de sökülüp temizlenemez. Bu ölçekte bir eşanjörün tıkanması ciddi bir kayıp olacağı için su kalitesi belirsizse contalı tip tercih edilmelidir. Basıncın belirleyici olduğu projelerde ise üreticiden yazılı teyit alınmadan seçim yapılmamalıdır.
Doğru Ürüne Yönlendirme
Bir alt band yeterliyse
MB-08 gövdesi 111 x 527 mm ölçüde, 1 1/2 inç bağlantıyla ve 10-60 kW bandıyla çalışıyor; yerleşimi daha rahattır.
Temizlenebilir ürün gerekiyorsa
Contalı plakalı seride 509 ve 513 gövdeleri bu kapasite bölgesinde çalışıyor ve plaka paketleri açılıp temizlenebiliyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bağlantı ve Uyumluluk
| Bağlantı çapı | 2 inç dişli |
| Plaka malzemesi | AISI 316 paslanmaz |
| Bağlantı malzemesi | AISI 316 paslanmaz |
| Lehim yöntemi | Vakum ortamında lehimleme |
| Dizayn sıcaklığı | -196 °C / +200 °C |
| Isı transfer alanı | 2,66 m² |
Sık Sorulan Sorular
Bu gövdeden daha büyük lehimli var mı?
Üreticinin lehimli tablosunda MB-09'dan büyük bir gövde bulunmuyor. Daha büyük kapasitelerde contalı veya borulu tipe geçiliyor.
Alan 2,66 m² nasıl hesaplandı?
Üreticinin formülü (plaka sayısı - 2) x 0,095 m². Otuz plakada 28 x 0,095 = 2,66 m² olur.
Ağırlığı ne kadar?
Üreticinin tablosunda ağırlık sütunu yok. Bu ölçekte taşıma planlanmalıdır ama bir kilogram değeri yazmak için elimizde veri bulunmuyor.
Devreye alma nasıl yapılır?
Hattın yıkanması, havanın atılması ve bağlantı yönünün kontrolü gerekir. İşlem yetkili servis tarafından yürütülmelidir.
MİT MB Serisi Gövdeleri
| MB-01 | 73 x 192 mm, 0,5-4 kW, 3/4 inç |
| MB-04 | 73 x 316 mm, 2-10 kW, 3/4 inç |
| MB-05 | 111 x 311 mm, 5-15 kW, 1 1/4 inç |
| MB-08 | 111 x 527 mm, 10-60 kW, 1 1/2 inç |
| MB-09 | 190 x 617 mm, 30-200 kW, 2 inç |
Değerler MİT üreticisinin lehimli eşanjör tablosundan alınmıştır. Basınç değeri bu sayfada yazılmadı: üreticinin ölçü tablosu ile kapasite tablosu farklı rakam veriyor, çelişki giderilmeden yazılması doğru olmaz.
Sayfadaki her rakam MİT üreticisinin lehimli seri tablosuna ya da o tablonun formüllerine dayanır. Ağırlık, basınç, lehim malzemesi ve kanal deseni üreticinin yayımlamadığı başlıklar olduğu için burada yer almıyor; gerektiğinde sipariş öncesi teyit ediyoruz.
