APAMET ELİT 200 LT ÇİFT SERPANTİNLİ BOYLER

Güneş Enerjisi ve Kombi Aynı Depoda Nasıl Çalışır?

Güneş kolektörlü bir tesisatın yaz ile kış davranışı birbirinden tamamen ayrıdır. Temmuzda kolektör deponun tamamını tek başına ısıtır ve kombi haftalarca hiç devreye girmez. Ocakta ise kolektörden gelen su yalnız ön ısıtma yapar; suyu kullanılabilir sıcaklığa taşıyan taraf kombidir. Çift serpantinli depo, bu iki mevsim arasındaki geçişi kullanıcıya hissettirmeden yönetmek için vardır.

200 litre, bu düzenin iki banyolu dairelerde kurulduğu boydur. Gövde 560 mm çapa çıkar, yükseklik 1240 mm'de kalır. Alt serpantine kolektör, üst serpantine kombi bağlanır; kontrol paneli depodaki sıcaklığa bakıp hangi kaynağın çalışacağına karar verir. Bu sayfada iki kaynaklı çalışmanın kurulum ayrıntılarını ve sık yapılan hataları yazdık.

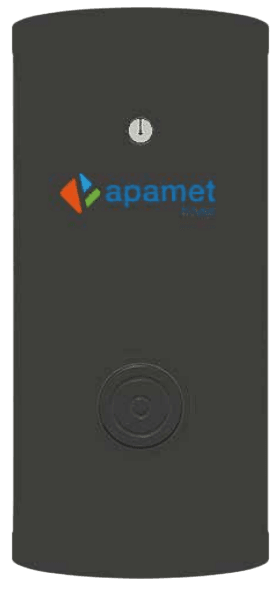

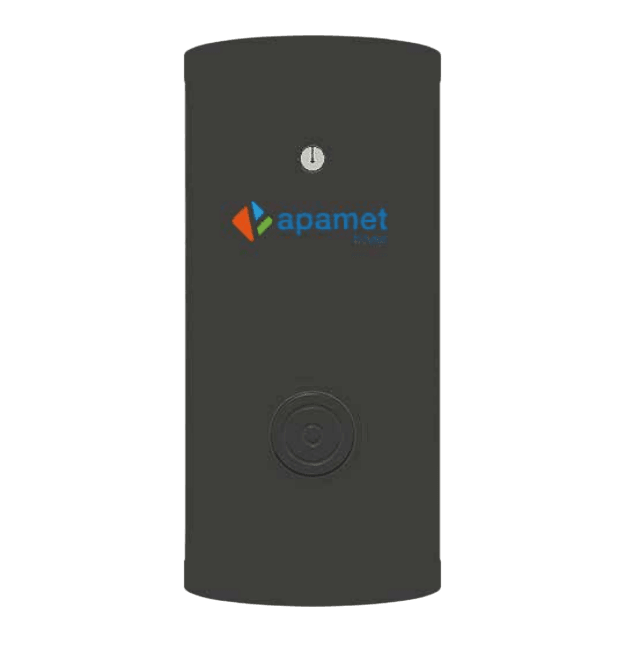

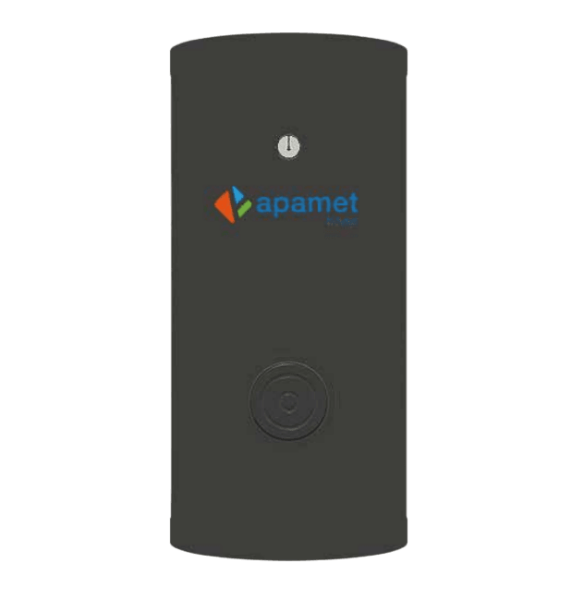

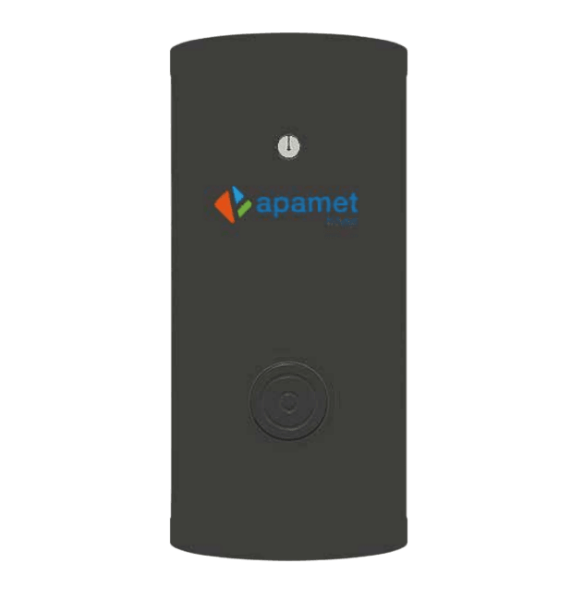

Apamet Elit 200 LT Çift Serpantinli Boyler

Güneş kolektörü ile kombiyi birlikte çalıştıracak, iki banyolu daireler için uygun bir hacim. Yalnız kombiyle kalacaksanız aynı boyun tek serpantinli modeli daha mantıklı. Alt serpantinin yüksek sıcaklık dayanımı, ileride katı yakıtlı kaynağa geçiş ihtimalini de açık tutuyor.

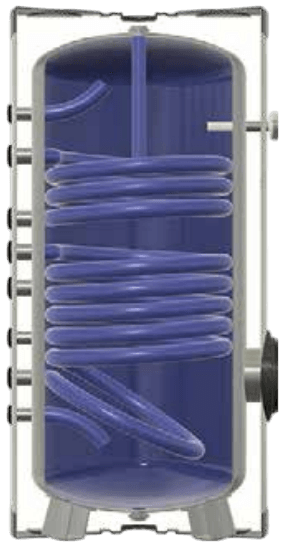

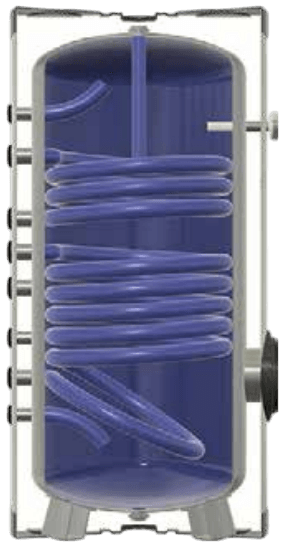

İki serpantinin pratik karşılığı

Hangi tesisatlara uygun?

Bu model kime gerekmez?

Tesisatında tek ısı kaynağı olan ve bunu değiştirmeyi düşünmeyen kullanıcılar için ikinci serpantin karşılığı alınmayan bir maliyettir; aynı hacmin tek serpantinli modeli daha uygundur. Üç banyolu evlerde 200 litre pik saatte sınırda kalır. Şebeke basıncı 8 barın üstüne çıkan yerlerde giriş hattına basınç düşürücü konulmalıdır. Kapalı devre ısıtma suyu depolanacaksa aranan ürün bu değil, buffer tank ailesidir.

Alternatif modeller

Teknik donanım

Ölçü ve çalışma değerleri

Hangi kaynak hangi ağıza?

Bu boyda alt ve üst serpantinlerin giriş ile çıkış ağızları 1 inç; soğuk su girişi, sıcak su çıkışı ve sirkülasyon manşonu 3/4 inç. Kullanım suyu tarafı 95 °C ve 8 bar, ısı eşanjörü tarafı 8 bar değerine kadar çalışır. Üretici maksimum ısıtma gücünü 140 kWh olarak tanımlıyor.

Kural basittir: sürekli çalışan ve sıcaklığı düşük olan kaynak alta, takviye görevi gören ve sıcaklığı yüksek olan kaynak üste bağlanır. Güneş kolektörü altta, kombi üstte. Bu sıra ters çevrildiğinde kolektörün ısıttığı su kombinin sensörünü yanıltır ve kombi gereksiz yere devreye girer.

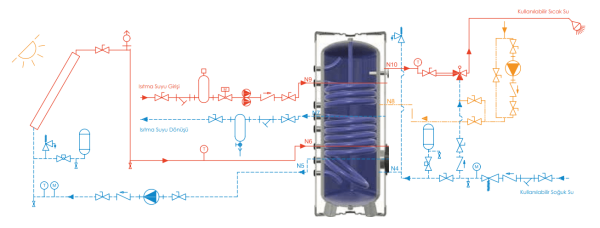

İki kaynaklı kurulum

Sahadan not

Kolektörlü kurulumlarda en sık rastlanan aksaklık, iki kaynağın tek bir termostata bağlanmasıdır; bu durumda güneşten gelen ısı yeterliyken kombi de çalışır ve beklenen tasarruf ortaya çıkmaz. İkinci sık görülen durum, kolektör devresinde ısı transfer akışkanının yıllık kontrolünün atlanmasıdır; akışkan bozulduğunda alt serpantin çalışıyor görünür ama ısı aktarımı düşer. Üçüncüsü, yaz sonunda depo sıcaklığının yüksek seyretmesi nedeniyle kireç birikiminin hızlanmasıdır; sert su bölgelerinde flanş üzerinden yapılan kontrol bu yüzden önemlidir. Son olarak, iki devrenin havası ayrı ayrı alınmadığında sorun mevsim değişene kadar fark edilmez.

İki kaynaklı bir sistemde donanım kadar kontrol kurgusu belirleyicidir. Alt ve üst serpantin doğru kaynaklara bağlanmış ve sensör doğru yüksekliğe yerleştirilmiş olsa bile, panelin öncelik mantığı yanlış kurulduğunda sistem tek serpantinli bir boyler gibi davranır. Kolektörlü tesisatlarda beklenen kazancın büyük bölümü yaz aylarında elde edilir; kış performansını ön plana çıkaran hesaplar gerçekçi olmaz. Hacim seçerken serpantin sayısının eş zamanlı kullanıma bir katkısı olmadığını da unutmamak gerekir: 200 litre iki banyoluk bir kullanım için seçilmiştir. Montajı ve devreye alınması yetkili servis tarafından yapılır.

Merak edilenler

Benzer ürünlerle karşılaştırma

Kolektörlü kurulumda hangi üç değer bakılır?

Birincisi alt serpantinin sıcaklık dayanımı; kolektör devresi yaz ortasında beklenmedik sıcaklıklara çıkabilir ve bu değer güvenlik payını belirler. İkincisi kullanım suyu basıncı, çünkü depo şebeke basıncını doğrudan taşır. Üçüncüsü serinin hangi hacimden başladığı; kolektörlü projelerde depo çoğu zaman bir üst boydan seçilir ve serinin devamlılığı işe yarar. Üç ürünü bu başlıklarla karşılaştırdık.

Seçim özeti

Kolektör bugün ya da yakın gelecekte kurulacaksa bu model doğru adrestir; kurulmayacaksa tek serpantinli gövdeye geçin. Katı yakıtlı bir kaynak da devreye girecekse alt serpantin sıcaklığını yayımlayan bir ürün seçmek güvenlik açısından önemlidir. Su basıncı yüksek bir bölgedeyseniz on bar dayanımlı seçenek girişte basınç düşürücü ihtiyacını ortadan kaldırabilir. Tedarik hızı ve servis yaygınlığı öncelikliyse Baymak tarafı daha rahattır.

Apamet Elit 200 LT Çift Serpantinli Boyler'i, güneş kolektörü ile kombiyi birlikte çalıştıracak iki banyolu daireler için listeye aldık. Alt ve üst serpantin için ayrı sıcaklık sınırlarının yayımlanmış olması, kolektörlü projelerde karar vermeyi kolaylaştırıyor. Kullanım suyundaki 8 bar sınırını ve hacmin iki banyoluk kullanıma göre seçildiğini açıkça yazdık. Bağlantı ve ilk çalıştırma yetkili servis tarafından tamamlanır.
