Baymak Lectus Hidrolik Bağlantı Seti
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Lectus Kazanda Hidrolik Set Neden Şart?
Lectus 65, 90 ve 115 kW duvar tipi yoğuşmalı kazanların içinde sirkülasyon pompası yoktur; bu üretici kılavuzunda açıkça yazılıdır. Kazanı tesisata bağlamak için pompa, denge kabı, hava ayırıcı ve pislik tutucu gibi parçaların ayrıca planlanması gerekir. Bu sayfadaki ürün, üreticinin Lectus aksesuar listesinde 16900227 koduyla yer alan hidrolik bağlantı setidir ve bayi listesinde kazanın altına konan DAB OEM Evoplus Small 60/180.XM pompasıyla birlikte tanımlanır. Aşağıda setin hangi sorunu çözdüğü, kazan altında bıraktığı boşluk şartı ve içeriğin hangi kısmının üreticide yayımlı olmadığı yazıldı.

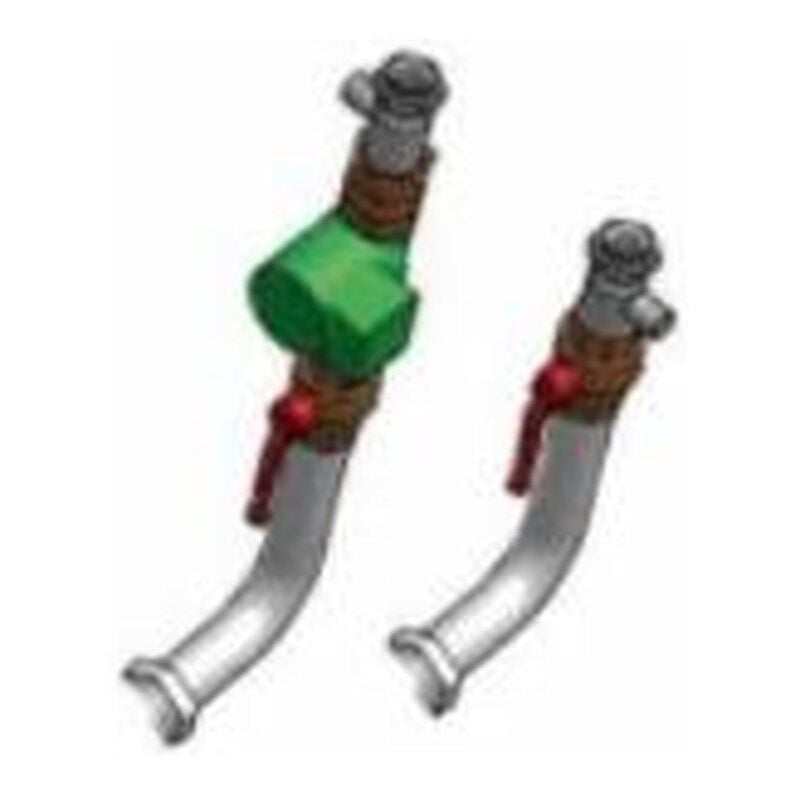

Baymak Lectus Hidrolik Bağlantı Seti
Tek kazanlı bir Lectus tesisatında kazan ile denge kabı arasındaki hidrolik bağlantıyı kurmak için üreticinin listelediği set budur. Çoklu kazan tesisatında kolektör grupları ayrı kodlarla satılır; bu set o senaryonun yerine geçmez. Dört ayrı kriterde puanlama yapmaya yetecek üretici verisi bu kalem için yayımlanmadığından sayfada sayısal puan kullanılmadı.
Bu Seti Neden Almalısınız
Kazanda pompa yok, set bunu kapatır
Üretici kılavuzu Lectus 65-90-115 modellerinde sirkülasyon pompası bulunmadığını yazar. Kazanı tesisata bağlamak için pompalı bir hidrolik bağlantı kurulması zorunludur.
Üreticinin önerdiği pompayla eşleşir
Kılavuz, kazan ile denge kabı arasını basmak üzere DAB OEM Evoplus Small 60/180.XM pompasını öneriyor; bayi listesinde bu set aynı pompa adıyla tanımlı.
Pompa doğru hatta konur
Kılavuza göre pompa kazanın altındaki dönüş hattına yerleştirilir ve yalnız kazan ile hidrolik ayırıcı arasını basar; tesisatın tamamını bu pompa dolaşmaz.
Montaj boşluğu baştan belli
Baymak hidrolik ve kolektör setleriyle kazanın altında en az 1000 mm boşluk bırakılması gerektiği üretici dokümanında yazılıdır; kazan yüksekliği buna göre planlanır.
Bu Set Kimler İçin Uygun
Tek Lectus kazanlı tesisat
Bina ya da ticari hacimde tek bir Lectus 65, 90 veya 115 kW kazan kuruluyorsa kazan ile denge kabı arasındaki bağlantı bu setle kurulur.
Yeni kazan dairesi kuranlar
Kazan dairesi sıfırdan kurulurken pompa, bağlantı ve boşluk şartlarının üreticinin kendi çözümüyle planlanması işi sahada kolaylaştırır.
Pompayı ayrı tedarik etmek istemeyenler
Pompanın modelini ayrıca araştırmak yerine üreticinin önerdiği pompayla gelen bir set tercih ediliyorsa doğru kalem budur.
Bu Set Kimler İçin Uygun Değil
Şu üç tesisatta bu seti almayın
Çoklu kazan, yani kaskad tesisatı için değil. Üretici broşüründe ikili, üçlü ve dörtlü kazan kolektör grupları ayrı kodlarla listelenir. Kaskad kurulumda bağlantı o kolektör grupları üzerinden yapılır.
Lectus dışı kazanlar için değil. Set Lectus 65-90-115 kW ailesi için listelenmiştir; başka bir kazan serisinin bağlantı ölçüleri ve pompa seçimi farklıdır.
Kazan altında yeterli boşluk olmayan mahaller için değil. Üretici bu setlerle kazan altında en az 1000 mm boşluk istiyor; daha alçak bir asma yüksekliğinde set doğru monte edilemez.
Doğru Ürüne Yönlendirme
Baymak MC4 Kaskad Kontrol Paneli
Tesisatta birden fazla Lectus kazan yönetilecekse önce kaskad tarafı kurulur; kazan kolektör grupları bu senaryoda ayrı planlanır.
Lectus Kazan ve Boyler Pompa Panosu
Hidrolik bağlantı zaten kuruluysa ve eksik olan pompaların elektriksel yönetimiyse, aynı aksesuar listesindeki pompa kontrol panosu daha doğru kalem.
Ürün Özellikleri
Kazanla Gelmeyen ve Ayrıca Planlanacak Parçalar
Üretici kılavuzunun listesi
Lectus montaj ve kullanma kılavuzu, kazanla birlikte gelmeyen ve yetkili montajcı tarafından tesisata eklenmesi gereken parçaları sayar: genleşme tankı, emniyet ventili, sirkülasyon pompası, dolum vanası, pislik tutucu, hava ayırıcı ve denge kabı. Hava ayırıcı, pislik tutucu ve denge kabı ya sistem şemasına göre ya da üçlü set olarak temin edilir. Bu liste eksiklik değil, kazan dairesi planlanırken baştan bilinmesi gereken hazırlık bilgisidir.
Üreticinin Yayımlamadığı Değerler
Bu sayfada bilerek boş bırakılanlar
Setin kalem kalem içeriği, vana ve çek valf ölçüleri, yalıtım durumu, set içindeki boru çapları ve garanti süresi üreticinin Lectus broşüründe bu kod için kalem listesi hâlinde yayımlanmamıştır. Setin içinde tam olarak nelerin geldiğini sipariş öncesinde teyit etmek istiyorsanız bize yazın; üreticiden alıp bildiririz. Tahmini bir içerik listesi yazmadık.
Kısa Kurulum Rehberi
Kazan dairesini ölç
Kazanın altında en az 1000 mm boşluk kalacak şekilde asma yüksekliği belirlenir; set bu boşluğa oturur.
Denge kabını seç
Kılavuz hava ayırıcı, pislik tutucu ve denge kabını şemaya göre ya da üçlü set olarak ister; bu seçim setten önce yapılır.
Boru malzemesini doğrula
Denge kabı öncesinde plastik boru kullanılmaz; bu kısımda çelik boru ölçüleri geçerlidir.
Pompayı dönüş hattına kur
Pompa kazanın altındaki dönüş hattına, kazan ile hidrolik ayırıcı arasını basacak biçimde yerleştirilir.
Devreye alma servise bırakılır
Kazanın ilk çalıştırılması, gaz ve su testleri ile parametre ayarları üretici yetkili servisinin işidir.
Sahadan pratik bilgi
Lectus kazanda en sık yapılan planlama hatası, pompanın tesisatın tamamını dolaştıracak şekilde seçilmesidir. Kılavuza göre bu pompanın görevi yalnız kazan ile hidrolik ayırıcı arasını basmaktır; tesisatın zon pompaları ayrıca planlanır. İkinci sık hata kazan altındaki boşluğun yetersiz bırakılması: 1000 mm şartı sağlanmadığında set monte edilse bile servis müdahalesi için yer kalmaz.
Profesyonel Seçim Notu
Kombi Market Uzman Notu
Duvar tipi yoğuşmalı kazanda hidrolik ayırma, verimin değil güvenilirliğin konusudur. Kazanın kendi su hacmi küçüktür ve debisi dar bir bantta tutulmak zorundadır; ayırıcı bunu tesisatın değişken debisinden yalıtır. Bu setin değeri, o yalıtımı üreticinin kendi ölçüleri ve kendi önerdiği pompayla kurmasıdır. Setin içeriği kalem kalem yayımlanmadığı için, kazan dairesi projesi çizilirken eksik parçaların şema üzerinden teyit edilmesi gerekir.
Sık Sorulan Sorular
Lectus kazanda pompa var mı
Yok. Üretici kılavuzu 65-90-115 modellerinde sirkülasyon pompası bulunmadığını açıkça yazıyor.
Hangi pompa öneriliyor
Kılavuz DAB OEM Evoplus Small 60/180.XM pompasını kazan ile hidrolik ayırıcı arasına öneriyor.
Kaskad tesisatında kullanılır mı
Çoklu kazanda ikili, üçlü ve dörtlü kolektör grupları ayrı kodlarla listelenir; bu set tekli bağlantı için.
Kazan altında ne kadar yer gerekir
Baymak hidrolik ve kolektör setleriyle kazanın altında en az 1000 mm boşluk isteniyor.
Setin içinde neler var
Üretici kalem listesi yayımlamadığı için bu sayfada içerik listesi vermedik; teyit isterseniz üreticiden alıp bildiririz.
Plastik boru kullanabilir miyim
Denge kabı öncesinde kullanılmaz; kılavuz bu kısımda çelik boru ölçülerini esas alıyor.
Kombi Market değerlendirmesi: pompa modeli, pompa konumu ve kazanla gelmeyen parça listesi Baymak Lectus montaj ve kullanma kılavuzundan, ürün kodu ve 1000 mm boşluk şartı Lectus broşüründen alınmıştır. Setin içerik listesi üreticide yayımlı olmadığı için yazılmamıştır.
| AKSESUAR TİPİ | : | HİDROLİK BAĞLANTI SETİ |
