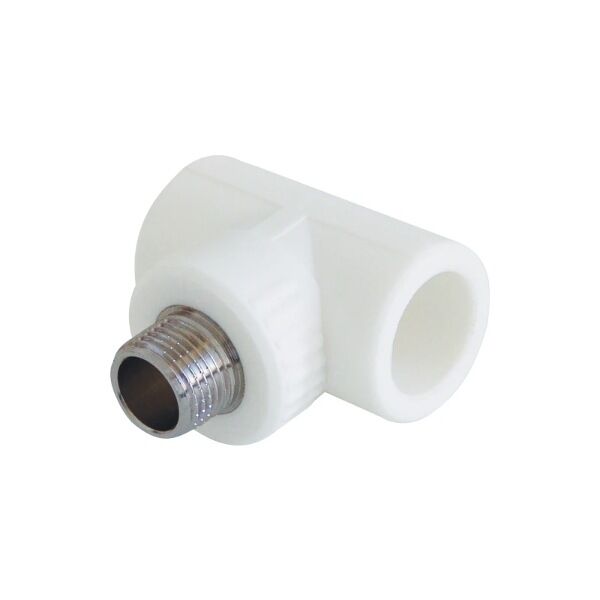

KALDE DIŞ DİŞLİ TE 25X3/4''
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Yirmi Beşlik Hattan Dişli Kol
Daire içi dağıtımın taşıyıcı ölçüsü yirmi beş milimetredir. Bu hattan bir kol alınırken kolun ucunda diş isteniyorsa, ayrımı ve dişi tek gövdede toplayan parça dış dişli te'dir.
Gövdenin iki ucu 25 mm kaynak kovanı, ortadaki kol 3/4'' dış diştir. Kaynak uçlarında yedi saniye ısıtma, 18 mm kovan derinliği ve üç dakika soğuma geçerlidir.
| Gövde | PP-R Tip 3 |
| Ölçü | 25x3/4''x25 |
| Bağlantı | 2 kaynak ucu, dış dişli kol |
| Üretici kodu | 3222-tmo-250c25 |
| Kovan derinliği | 18 mm |
Yirmi beş milimetrelik dağıtım hattından 3/4'' dış dişli bir kol almak için kullanılır. Ana hattın kesiti ayrımdan sonra daralmaz. Üretici listesinde 3222-tmo-250c25 kodu ve 60 adetlik ambalajla yer alıyor. Kolun dişi ağız olması isteniyorsa iç dişli te ölçülerine bakılır.
Bu Ürünü Neden Almalısınız
Dağıtım hattının dişli kolu
Yirmi beş milimetre daire içinin taşıyıcı ölçüsü.
Tek gövdede iki iş
Ayrım ve diş için ayrı parça gerekmez.
Üretici kodu belli
Listede 3222-tmo-250c25 koduyla yer alıyor.
Altmışlık ambalaj
Üretici bu boyu 60 adetlik koli ile veriyor.
Uç başına üç dakika
Yirmi beşlik kaynak uçlarında bekleme kısa.
Ölçü, Kaynak ve Ambalaj Bilgisi
25 x 3/4'' x 25; iki uç kaynak kovanı, kol dış diş. Kaynak uçlarında 7 sn ısıtma, 4 sn birleştirme, 18 mm kovan derinliği, 3 dk soğuma. PN20 tablosuna göre 25 mm boruda iç çap 16,6 mm. Süreler üreticinin PP-R teknik föyündeki kaynak tablosundan, kod ve ambalaj adedi ürün listesinden alındı. Diş bölgesinin malzemesi ve gövdenin basınç sınıfı üretici tarafından açıklanmıyor.
Bu Ürün Kimler İçin Uygun
Daire içi dağıtım hatları
Kolların ana hattan ayrıldığı noktalar.
Cihaz grubu bağlantıları
Kombi ve ekipman besleme uçları.
Kaba tesisat işleri
Dişli geçiş gereken dağıtım uygulamaları.
Depo ve grup çıkışları
Üç bölü dört dişli bağlantı gereken yerler.
Kolda dişi ağız isteniyorsa iç dişli te seçilir. Hat 32 mm ile geliyorsa bir üst boy kullanılır. Kol kaynaklı olacaksa düz te yeterlidir. Diş 1/2'' ise 20x1/2'' boy aranmalıdır.
Aradığınız Bu Değilse
Diş 1/2'' ise
Serinin 20x1/2'' boyu kullanılır.
Kol kaynaklı olacaksa
Düz te daha az bağlantı noktası bırakır.
Neyle Birlikte Çalışır
25 mm PP-R boru
İki kaynak ucunda kovan derinliği 18 mm.
Üç bölü dört dişi rakor
Dış dişli kola doğrudan bağlanır.
Küresel vana 25 mm
Kol sonrası kesme noktası kurulabilir.
Körtapa 25x3/4''
Kol ileride bağlanacaksa ağız kapatılır.
Montaj: Adım Adım
Kolun çıkış yönünü işaretleyin
Gövde paftaya girmeden yön belirlenmelidir.
Boru uçlarına 18 mm işaret koyun
Yirmi beşlik kovanın derinliği 18 mm.
Kaynak sırasını planlayın
Sıkışık noktada son uca makine girebilmelidir.
Kaynak uçlarını yedi saniye ısıtın
Birleştirme için dört saniye yeterlidir.
Uç başına üç dakika bekleyin
Soğuma bitmeden dişe parça takılmaz.
Sahadan dört not
Üç bölü dört kol, bir bölü iki kola göre daha büyük parçalar taşır. Kolun önünde anahtar dönecek kadar boşluk bırakılmalıdır.
Kaynak uçları ile dişli kol aynı gövdededir; birinde yapılan hata diğerini de etkiler. Gövde bir kez kaynatıldıktan sonra sökülemez.
Diş tarafına takılacak parçanın conta yüzeyi temiz olmalıdır. Kaynak sırasında oluşan plastik çapağı bu yüzeye taşınabiliyor.
Altmışlık koli orta ölçekli bir iş için yeterlidir. Dişli kol sayısı kat planından sayılarak sipariş verilir.
Dişli kolun ölçüsünü seçerken bakılması gereken, hattın çapı değil kolun ucuna ne takılacağıdır. Üç bölü dört diş, bir bölü ikiye göre daha fazla parça seçeneği sunar; ancak takılan her parça kolun uzunluğunu da artırır. Şaft ya da dolap içinde kalan bir kolda bu uzunluk sonradan sorun çıkarabiliyor. Dişli ayrımın kurulumunu yetkili servis veya işini bilen bir usta üstlenmeli.
Sık Sorulan Sorular
Diş ölçüsü nedir?
Kol üç bölü dört dış diştir.
Kaynak uçları kaç mm?
İki uç da yirmi beş milimetredir.
Kolide kaç adet var?
Altmış adetlik ambalajda.
Bekleme ne kadar?
Kaynak uçlarında üçer dakika.
Kod nedir?
Listede 3222-tmo-250c25 olarak geçiyor.
Kombi Market değerlendirmesi: Yirmi beşlik dağıtım hattından üç bölü dört dış dişli kol alan gövde.
| ÜRÜN TİPİ | : | DİŞLİ TE |
| BORU ÖLÇÜSÜ | : | 25 MM |
| DİŞ ÖLÇÜSÜ | : | 3/4'' |
| DİŞ TİPİ | : | DIŞ DİŞLİ |
