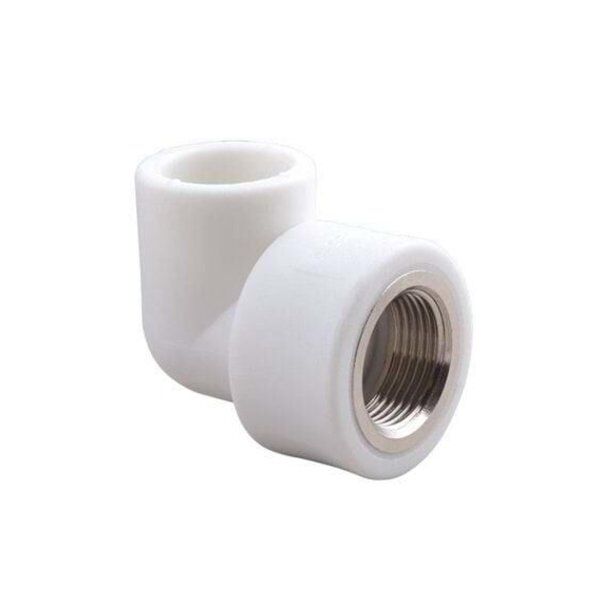

KALDE İÇ DİŞLİ DİRSEK 40X1 1/4''
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
40 mm Hatta Dişi Diş: Tek Sabit Seçenek
Üreticinin PP-R listesinde dişi (içten) dişli parçaların çoğu 32x1'' ölçüsünde bitiyor: dişi nipel orada duruyor, dişi küresel vana da orada duruyor. 40 mm hatta sabit gövdeli bir dişi ağız arıyorsanız listede geriye tek parça kalıyor, o da bu dirsek. Yani bu ürün yalnızca bir dirsek değil, o çapta dişi bağlantının kendisi.
Bunun pratik sonucu şu: 40 mm hatta dişi diş istiyorsanız doksan derecelik dönüşü de kabul ediyorsunuz. Hattın düz devam etmesi gerekiyorsa dişi ağız yalnızca oynar başlı rakor tarafında bulunur.
| Gövde | PPR Tip 3 |
| Diş malzemesi | Pirinç |
| Diş yönü | Dişi (içten) |
| Üretici kodu | 3222-efo-401a06 |
| Kutu adedi | 16 |
Karşı taraf erkek uçla geliyorsa ve hat zaten köşe dönecekse tek adımda biter. Hat düz gidecekse dirsek yerine iç dişli rakora bakın.
Bu Ürünü Neden Almalısınız
40 mm'de sabit dişi bağlantının tek adresi
Üreticinin dişi nipel listesi 32x1'', dişi küresel vana listesi de 32x1'' ölçüsünde biter. Kaynakla sabitlenen dişi ağız 40 mm çapta yalnız bu parçada bulunur.
Dönüş fazladan bir bedel istemiyor
Dişi diş ararken hat nasılsa köşe dönecekse iki ihtiyaç aynı gövdede karşılanır. Ayrı bir dirsek almanız ve fazladan bir yüz kaynatmanız gerekmez.
Ağız, karşı parçanın erkek ucunu içeri alır
Pompa çıkış nipeli, metal küresel vananın erkek tarafı ve erkek rakor uçları doğrudan bu ağza girer. Sarım karşı parçanın dişine yapılır.
Ağzın içi pirinç, dışı plastik
Pirinç kovan gövdeye fabrikada gömülüdür. Diş yüzeyi metal olduğu için ekipman defalarca sökülüp takılsa da ağız formunu korur.
Hattaki diğer 40'lık parçalarla aynı pafta
Kaynak tarafı standart 40 mm kovandır. Düz dirsek, te ve manşonla aynı pafta çiftini kullanır, makineye ek aparat takmanız gerekmez.
Kaynak ve kalite standartlarına bağlı
Ek parçalar DIN 16962, boru ölçüleri DIN 8077, kalite DIN 8078 ve sistem EN ISO 15874 kapsamındadır. Kaynak DVS 2207 ile DVS 2208'e göre yapılır.
Bu Ürün Kimler İçin Uygun
Erkek nipelle biten pompa ve hidrofor çıkışı
Bu ekipmanların basma ağzı çoğunlukla dıştan dişli bir nipelle gelir. Dirsek, o nipeli doğrudan üzerine alır ve hattı istenen yöne çevirir.
40 mm hatta metal küresel vana bağlanacaksa
PPR grubunda dişli küresel vana bu çapta yok. Vana metal gruptan seçilir ve erkek ucuyla bu dirseğe bağlanır.
Kolektör ana girişi ve kat ayrımı
Erkek rakor ucuyla gelen kolektör girişlerinde hem bağlantı hem yön değişimi aynı noktada olur.
Sökülüp takılacak ama yeri sabit ekipman
Gövde hatta kaynaklıdır, ancak diş sökülebilir. Bakımda ekipman çıkarılır, dirsek yerinde kalır.
Karşı ucu dişi olan ekipmanlar: ağız ağza gelmez; o durumda dıştan dişli sürüm alınır. Hattın düz devam ettiği noktalar: bu parça yönü zorunlu olarak çevirir, düz geçiş için iç dişli rakor kullanılır. 50 mm ve üstü hatlar: dişi dirsek listesi 40x1 1/4'' ölçüsünde biter. Sıva altı ve gaz hatları: dişli birleşim kapatılmaz, PPR sistem gaz tesisatında kullanılmaz.
Aradığınız Bu Değilse
Dış Dişli Dirsek 40x1 1/4''
Karşı ekipmanın ağzı içten dişliyse yön ters çevrilir: aynı gövdenin erkek dişli sürümü gerekir.
Oynar Başlı Rakor İç Dişli 40x1 1/4''
Hat düz devam edecekse ya da bağlantının somundan ayrılması gerekiyorsa dirsek değil rakor seçilir.
Ürün Özellikleri ve Kaynak Değerleri
Pafta sıcaklığı 260°C ±10. Satır, üreticinin PP-R föyündeki 40 mm kaynak değerleridir.
Neyle Birlikte Çalışır
40 mm PPR boru
PN20 düz boru ve PN25 cam elyaf takviyeli boru aynı kovana girer. Kaynak değerleri boru tipine değil çapa bağlıdır.
1 1/4'' dıştan dişli metal uç
Pompa nipeli, metal küresel vananın erkek tarafı ve erkek rakorlar bu ağza vidalanır.
Dış dişli dirsek 40x1 1/4''
Ters diş yönlü kardeşi: 3222-emo-401a06. Karşı ağzın yönüne göre ikisinden biri seçilir.
Oynar başlı rakor iç dişli 40x1 1/4''
Kod 3272-tuf-401a00. Aynı çapta dişi diş sunar ama hattı çevirmez, buna karşılık sökülebilir.
40 mm pafta çifti
Bu çapta tezgâh tipi kaynak makinesi kullanılır; pafta hattaki bütün 40'lık parçalarla ortaktır.
Dişi nipel bu çapta yok
Üreticinin dişi nipel listesi 32x1'' ölçüsünde biter. 40 mm hatta düz dişi geçiş yalnız rakorla yapılır.
Montaj: Sekiz Adımda
Karşı ucun erkek olduğunu teyit et
Ekipmanın ağzına bak: dişler dışarıdaysa bu parça doğrudur. Dişler içerideyse dış dişli sürüme geçilir.
Dönüş yönünü duvara işaretle
Çıkış kotu ve kaplamadan taşma payı kaynaktan önce belirlenir. Kaynatılan gövde sonradan çevrilmez.
Kovanı ve boru ucunu kurula
Kovanın içi ıslak ya da tozluysa erime yüzeyi tutmaz. Bez ile silinip kuruması beklenir.
Paftayı ısıt, çifti aynı anda sür
Boru ve parça birlikte paftaya girer ve on iki saniye bekler. Tek tarafı önce sürmek yüzeyleri eşitsiz eritir.
Eksende bastır ve yönü kilitle
Altı saniyelik birleştirme süresinde parça döndürülmez, yalnız ileri bastırılır. Yön bu anda kalıcı olur.
Dört dakika hiç elleme
Bu çapta kütle büyük olduğu için birleşim geç donar. Erken kuvvet uygulanan birleşim içeriden ayrılır.
Sarımı karşı parçanın dişine yap
Sızdırmazlık malzemesi dişi ağza değil, ağza girecek erkek dişe sarılır.
Elle başlat, anahtarla bitir
Metal parça önce elle çevrilip yatağına oturtulur. Anahtar dirsek kolundan değil, dişli ağza en yakın gövde yüzeyinden karşı tutulur.
Sahadan: bu ölçüde nelere dikkat ediliyor
Kaynatırken ağzı koru. Eriyen plastik dişi ağza kaçarsa diş formu bozulur ve parça çöpe gider. Kaynak sırasında ağız yukarı bakacak şekilde tutulur, hatta kısa süreliğine kapatılır.
Bu çapta yedek yok. Kutuda on altı adet var ve 40 mm dişi geçiş için alternatif bir sabit parça bulunmuyor. Projedeki dişi bağlantı sayısı baştan çıkarılıp öyle sipariş verilir.
Anahtar nereden tutulur. Dirseğin kolu uzun bir kaldıraçtır. Anahtarı koldan tutmak momenti taze kaynak birleşimine taşır; tutuş her zaman dişli ağza en yakın yüzeyden yapılır.
Sayfada bilerek boş bıraktığımız alanlar
Ek parçanın kendi basınç sınıfı, ağırlığı ve gövde dış ölçüleri üretici tarafından yayımlanmadığı için buraya yazılmadı. Elimizdeki basınç-sıcaklık tablosu boruya aittir; parçaya aktarılması doğru olmaz. Bu değerlerden birine göre proje hazırlıyorsanız bize yazın, üreticiden yazılı olarak isteyip iletelim.
Bu parçayı seçerken hattın yönü ile bağlantının yönü ayrı ayrı sorulur. Yön değişiyor ve karşı uç erkekse tek gövdeyle bitirmek en az birleşim bırakan yoldur. Yön değişmiyorsa dirsek zorla bir köşe yaratır; orada iç dişli rakor doğru üründür. Karşı uç dişiyse hangi çözümü seçerseniz seçin diş yönü ters çevrilmelidir. 40 mm hatta dişi tarafta seçenek dar olduğu için karar, alışkanlıkla değil ekipmanın ağzına bakılarak verilmelidir. Montaj yetkili tesisatçı tarafından yapılır.
Sık Sorulan Sorular
40 mm dişi nipel neden bulamıyorum?
Üretici o listeyi 32x1'' ölçüsünde bitiriyor. 40 mm çapta sabit dişi ağız yalnız bu dirsekte, sökülebilir dişi ağız ise oynar başlı rakorda var.
Dirseği kaynattıktan sonra döndürebilir miyim?
Döndürülemez. Yön, birleştirme anında kilitlenir; yanlış yön ancak kesip yeniden kaynak yapılarak düzeltilir.
Sarım hangi parçaya yapılır?
Ağza giren erkek dişe yapılır. Dişi ağzın içine malzeme doldurmak diş yatağını bozar.
Metal vana bu dirseğe doğrudan bağlanır mı?
Vananın ucu dıştan dişliyse doğrudan bağlanır. İçten dişliyse araya erkek uçlu bir parça girer.
Sıcak su hattında kullanılabilir mi?
PP-R sistemler ısıtma ve içme suyu hatları içindir. İçme suyunda üretici su sıcaklığının 80°C'yi aşmamasını şart koşar.
Kutuda kaç adet var?
On altı adet. Erkek sürümünde bu sayı on dörttür; iki liste arasındaki fark ambalajlamadan gelir.
Kombi Market değerlendirmesi: 40x1 1/4'' iç dişli dirsek, PP-R grubunda 40 mm çapta sabit dişi ağzın bulunduğu tek parçadır. Dişi nipel ve dişi küresel vana listeleri bir alt çapta bittiği için bu ürün, dönüş ihtiyacı olmasa bile çoğu projede tek seçenek olarak karşınıza çıkar. Karşı ekipmanın ağzı dıştan dişliyse doğru üründür; içten dişliyse aynı gövdenin erkek sürümü raftadır. Kaynak ve diş sıkma işlemleri yetkili bir tesisatçıya yaptırılmalıdır.
| ÜRÜN TİPİ | : | DİŞLİ DİRSEK |
| BORU ÖLÇÜSÜ | : | 40 MM |
| DİŞ ÖLÇÜSÜ | : | 1 1/4'' |
| DİŞ TİPİ | : | İÇ DİŞLİ |
