KALDE PLASTİK HAREKETLİ MANŞON - 25
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Dağıtım Hattında Sökülebilir Nokta
Yirmi beş milimetre daire içi dağıtımın taşıyıcı ölçüsüdür ve bu hat üzerinde en çok müdahale edilen bölüm cihaz besleme kollarıdır. Hareketli manşon, bu hattı bir noktadan ayırmayı mümkün kılar.

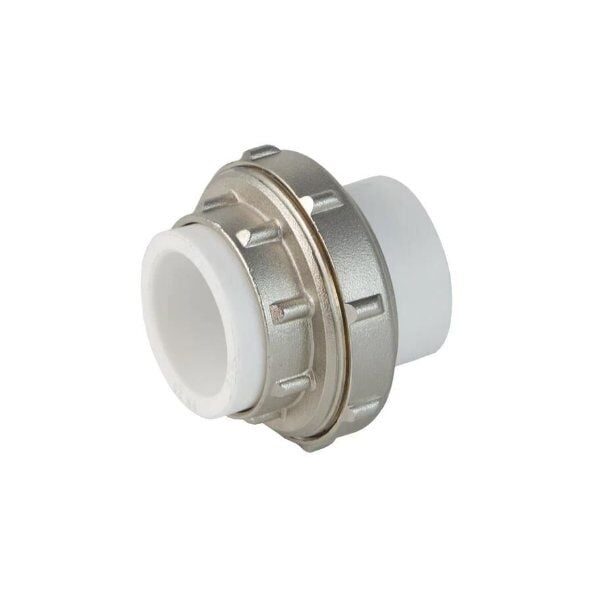

İki uç 25 mm PP-R kaynak kovanı, orta bölüm metal rakor somunudur. Uçlarda yedi saniye ısıtma, 18 mm kovan derinliği ve üç dakikalık soğuma uygulanır.
| Gövde | PP-R Tip 3 |
| Ölçü | 25 mm |
| Bağlantı | Kaynaklı, sökülebilir |
| Üretici kodu | 3252-mft-250000 |
| Koli | 70 adet |
Yirmi beş milimetrelik dağıtım hattı üzerinde sökülebilir bir birleşim kurar. Somun çözüldüğünde hat kesilmeden ayrılır. Üretici listesinde 3252-mft-250000 kodu ve 70 adetlik ambalajla yer alıyor. Somunun malzemesi ve conta bilgisi listede verilmiyor.
Ölçü, Kaynak ve Ambalaj Bilgisi
25 mm hareketli manşon; iki uç kaynak kovanı, orta bölümde rakor somunu. Kaynak uçlarında 7 saniye ısıtma, 4 saniye birleştirme, 18 mm kovan ve 3 dakika soğuma geçerlidir. PN20 boru tablosunda 25 mm iç çapı 16,6 mm olarak veriliyor. Süreler üreticinin teknik föyündeki kaynak tablosundan, kod ve ambalaj adedi ürün listesinden gelmektedir. Somunun cinsi, conta tipi ve basınç sınıfı açıklanmıyor.
Bu Ürünü Neden Almalısınız
Dağıtım hattının ölçüsü
Yirmi beş milimetre daire içinde taşıyıcıdır.
Hat kesilmeden ayrılır
Somun çözülünce iki parça ayrı düşer.
Üretici kodu belli
Listede 3252-mft-250000 koduyla yer alıyor.
Yetmişlik ambalaj
Üretici bu boyu 70 adetlik koli ile veriyor.
Uç başına üç dakika
Bu çapta soğuma süresi üç dakikadır.
Montaj: Adım Adım
Ayrılacak bölümü belirleyin
Manşon o bölümün sınırına yerleştirilir.
İki uca da 18 mm işaret koyun
Yirmi beş milimetrelik kovan 18 mm derinliktedir.
Somunu gevşek konumda tutun
Kaynak sırasında somun sıkılı olmamalıdır.
Uçları yedi saniye ısıtın
Birleştirme dört saniyelik bir adımdır.
Üç dakika sonra somunu sıkın
Gövde oturmadan somuna kuvvet binmemelidir.
Sahadan dört not
Somunun döneceği yön, kaynak yapılırken belirlenir. Ters yerleştirilen bir manşonda somun duvara doğru kalır ve çevrilemez.
Ayrılan bölüm yeniden birleştirilirken conta yüzeyinin temizliği önem taşır. Kum ve tortu sızdırmanın en sık sebebidir.
Bu parça bir hattı ayırmayı kolaylaştırır ama taşıyıcı görevi görmez. İki yanının ayrıca desteklenmesi gerekir.
Yetmişlik koli orta ölçekli işler için uygundur. Sökülebilir nokta sayısı kat planından çıkarılır.
Bu Ürün Kimler İçin Uygun
Daire içi dağıtım hatları
Kolların ayrılabilir olması istenen yerler.
Cihaz besleme kolları
Kombi grubunun sökülebilir bağlantıları.
Tadilat ve yenileme işleri
Bölüm bölüm müdahale edilecek hatlar.
Ekipman giriş çıkışları
Değişimi planlanan cihaz uçları.
Birleşimin kalıcı olması sorun değilse düz manşon yeterlidir. Hat 32 mm ile geliyorsa serinin bir üst boyu kullanılır. Dişli bir ağza geçiş gerekiyorsa oynar başlı rakor kullanılır. Gaz tesisatında bu parça kullanılmaz.
Neyle Birlikte Çalışır
25 mm PP-R boru
Her iki uçta kovan derinliği 18 mm.
25 mm pafta ağzı
Yirmi beşlik kovan ve maşonla çalışılır.
Kelepçe ve taşıyıcılar
Manşonun iki yanı ayrıca desteklenmelidir.
Küresel vana 25 mm
Sökülecek bölümün önü kapatılabilir olmalıdır.
Aradığınız Bu Değilse
Kalıcı birleşim yeterliyse
Düz manşon daha az bakım noktası bırakır.
Hat 32 mm ise
Serinin 32 mm boyu kullanılır.
Bir hattın sökülebilir olması, o hattın ileride nasıl kullanılacağıyla ilgili bir tahmine dayanır. Cihazın ömrü, dairenin kullanım biçimi ve tadilat sıklığı bu tahmini belirler. Yanlış yere konan bir sökülebilir nokta hiç kullanılmaz; doğru yere konan ise bir gün duvarın kırılmasını engeller. Bu birleşimin kurulumunu yetkili servis veya işini bilen bir usta üstlenmeli.
Sık Sorulan Sorular
Somun nerede duruyor?
Gövdenin ortasında, iki uç arasında.
Diş var mı?
Uçlarda yok; sökülebilirlik somunla sağlanır.
Kovan derinliği kaç mm?
Yirmi beşlik kaynak uçlarında 18 mm.
Kolide kaç adet var?
Yetmiş adetlik ambalajda geliyor.
Boru iç çapı nedir?
PN20 tablosunda 16,6 mm.
Kombi Market değerlendirmesi: Dağıtım hattının taşıyıcı ölçüsünde sökülebilir birleşim noktası.
| ÜRÜN TİPİ | : | MANŞON |
| BORU ÖLÇÜSÜ | : | 25 MM |
