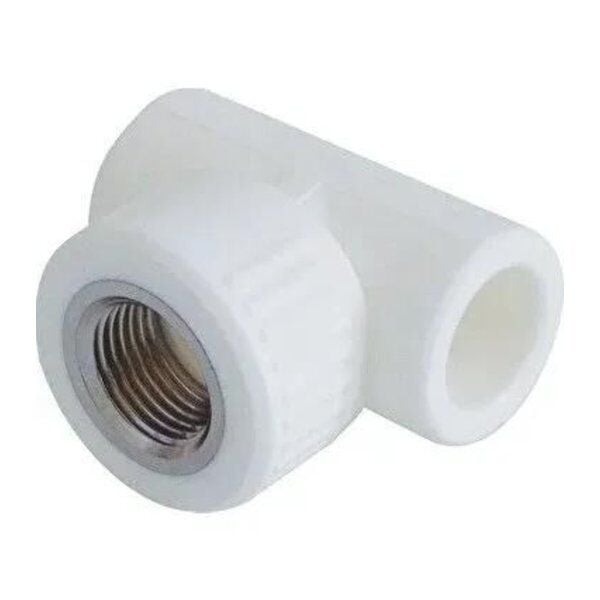

KALDE PLASTİK İÇ DİŞLİ TE 32X1''
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Ana Hattan Bir İnç Dişi Çıkış
Otuz iki milimetrelik hatlar kat dağıtımının ve ortak alan kollarının taşıyıcısıdır. Bu hat üzerinden bir inçlik dişi bir ağız alınması gerektiğinde, ayrımı ve dişi ağzı tek gövdede toplayan parça iç dişli te'dir.
Gövdenin iki ucu 32 mm kaynak kovanı, ortadaki kol 1'' iç diştir. Kaynak uçlarında sekiz saniye ısıtma, 20 mm kovan derinliği ve dört dakika soğuma geçerlidir.
| Gövde | PP-R Tip 3 |
| Ölçü | 32x1''x32 |
| Bağlantı | 2 kaynak ucu, iç dişli kol |
| Üretici kodu | 3222-tfo-321032 |
| Kovan derinliği | 20 mm |
Otuz iki milimetrelik hattan 1'' dişi bir ağız almak için kullanılır. Dişi ağız, dış dişli parçaların doğrudan vidalandığı taraftır; vana, nipel ve rakor bu ağza girer. Üretici listesinde 3222-tfo-321032 kodu ve 30 adetlik ambalajla veriliyor. Kolun dış dişli olması isteniyorsa dış dişli te ölçüleri incelenir.
Bu Ürün Kimler İçin Uygun
Kat dağıtım hatları
Ortak kollardan alınan dişli çıkışlar.
Cihaz ve ekipman grupları
Bir inçlik bağlantı gereken noktalar.
Ana hat kaba tesisatı
Otuz iki milimetreyle çalışılan işler.
Depo ve pompa bağlantıları
Geniş dişli ağız isteyen ekipmanlar.
Kolda dış diş gerekiyorsa dış dişli te kullanılır. Hat 25 mm ile geliyorsa bir alt boy seçilir. Kol kaynaklı olacaksa düz te yeterli olur. Ağız 3/4'' ise ilgili boy aranmalıdır.
Ölçü, Kaynak ve Ambalaj Bilgisi
32 x 1'' x 32; iki uç kaynak kovanı, kol iç diş. Kaynak uçlarında 8 sn ısıtma, 6 sn birleştirme, 20 mm kovan derinliği, 4 dk soğuma. PN20 tablosuna göre 32 mm boruda iç çap 21,2 mm. Bu değerler üreticinin PP-R teknik föyündeki kaynak tablosuna, kod ve ambalaj bilgisi üreticinin ürün listesine dayanır. Dişi ağzın malzemesi ve gövdenin basınç sınıfı listede belirtilmiyor.
Bu Ürünü Neden Almalısınız
İç dişli kol
Dış dişli parçalar doğrudan vidalanır.
Kat dağıtımının çapı
Otuz iki milimetre ortak kolların ölçüsüdür.
Üretici kodu belli
Listede 3222-tfo-321032 koduyla yer alıyor.
Otuzluk ambalaj
Üretici bu boyu 30 adetlik koli ile veriyor.
Bir inçlik ağız
Serinin geniş dişli çıkış ölçülerinden biri.
Montaj: Adım Adım
Ağzın bakacağı yönü belirleyin
Bir inçlik ağza takılan parçalar yer kaplar.
Boru uçlarına 20 mm işaret koyun
Otuz ikilik kovanın derinliği 20 mm.
Makineyi sabit bir düzeneğe alın
Otuz ikide elde çalışmak zorlaşır.
Kaynak uçlarını sekiz saniye ısıtın
Birleştirme için altı saniye yeterlidir.
Uç başına dört dakika bekleyin
Bekleme bitmeden dişe parça sıkılmaz.
Sahadan dört not
Bir inçlik dişi ağza takılacak parçalar ağırdır. Gövdenin iki yanının taşıyıcıyla desteklenmesi, dişe binen kuvveti kaynak noktasından uzak tutar.
Dişi ağzın içine kaynak sırasında plastik çapağı kaçabiliyor. Gövde soğuduktan sonra ağız gözle kontrol edilmelidir.
Ağız kullanılmayacaksa körtapa ile kapatılıp basınç testine öyle girilir. Açık bırakılan bir dişi ağız testi baştan bozar.
Otuzluk koli, ana kollarda dişli çıkışın az sayıda olduğunu gösteren bir adettir. Yedekli sipariş verilmesi yerinde olur.
Neyle Birlikte Çalışır
32 mm PP-R boru
İki kaynak ucunda kovan derinliği 20 mm.
Bir inçlik dış dişli nipel
Dişi ağza doğrudan vidalanır.
Oynar başlı rakor 32x1''
Sökülebilir geçiş gerektiğinde kullanılır.
Küresel vana 32 mm
Kol üzerinde kesme noktası kurulur.
Aradığınız Bu Değilse
Kolda dış diş gerekiyorsa
Dış dişli te ölçülerine bakılmalıdır.
Hat 25 mm ise
Serinin 25 mm boyu kullanılır.
Bir inçlik dişi ağız, üzerine takılan parçanın ağırlığı yüzünden zamanla gövdeye kuvvet uygular. Bu kuvvet doğrudan kaynak noktasına iner ve yıllar içinde en çok orada iz bırakır. Ağır bir vana ya da ekipman bağlanacaksa, yükü gövdeye değil taşıyıcıya vermek doğru olur. Kol dişinin sıkılmasını yetkili servise ya da ustanıza bırakın.
Sık Sorulan Sorular
Kol hangi tipte?
Kol iç dişlidir; dış dişli parça girer.
Kaynak uçları kaç mm?
İki uç da otuz iki milimetredir.
Kolide kaç adet var?
Otuz adetlik ambalajda geliyor.
Kovan derinliği nedir?
Otuz ikilik kaynak uçlarında 20 mm.
Kod nedir?
Listede 3222-tfo-321032 olarak veriliyor.
Kombi Market değerlendirmesi: Otuz iki milimetrelik hattan bir inçlik dişi ağız alan gövde.
| ÜRÜN TİPİ | : | DİŞLİ TE |
| BORU ÖLÇÜSÜ | : | 32 MM |
| DİŞ ÖLÇÜSÜ | : | 1'' |
| DİŞ TİPİ | : | İÇ DİŞLİ |
