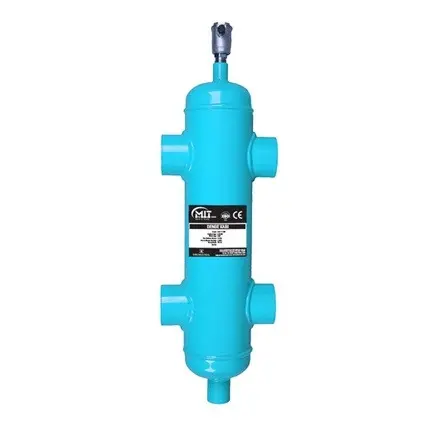

MİT DN32 1 1/4'' Dişli Denge Kabı 29 kW

MİT dişli denge kabı ailesinin orta basamağı: DN25 modelin 1 m³/h sınırını aşan, çoğunlukla iki zonlu konut tesisatları için. Bağlantı çapı büyürken gövde ölçüleri aynı kalır, yani daha yüksek debiyi aynı yer kaplamasıyla karşılar. Hava ve tortu ayırma donanımı yoktur.

1,7 m³/h’e Kadar Devre Debisi

Katalog değeri DN25 modelin 1,7 katıdır. Radyatör hattına yerden ısıtma veya ikinci kat zonu eklendiğinde toplam debi çoğu konut tesisatında bu bandın içine düşer.

Gövde Aynı, Ağızlar Daha Geniş

Gövde çapı 65 mm ve toplam yükseklik 450 mm, DN25 modelle aynıdır; değişen, bağlantı ağızlarının çapı ve merkez arası ölçüsüdür. Aynı yer kaplamasıyla daha yüksek debi geçer.

Zonlar Birbirini Etkilemez

Üretici, kazan devresiyle ısıtma devresi arasında hidrolik etkilenme olmadığını belirtiyor. Bir zonun vanaları kapandığında diğer zonun debisi bozulmaz.

Kazan Isıl Gerilmeye Girmez

Soğuk dönüş suyunun doğrudan kazana ulaşması ısıl gerilme üretir. Üretici, kabın bu gerilmeleri önleyerek kazanın ömrünü uzattığını belirtiyor.

Kaynaksız 1 1/4'' Dişli Montaj

Bu çapta hâlâ dişli bağlantı kullanılabiliyor; flanş kaynağı, conta ve cıvata seti gerekmez. DN40 ve üstünde iş çoğunlukla flanşlı tarafa kayar.

PN16, 120 °C ve Belgeli Üretim

PN16 basınç sınıfı, 120 °C maksimum kullanma sıcaklığı ve çalışma basıncının 1,5 katı test basıncı. Ürün ailesi TSEK, CE ve ISO 9001 belgeleriyle üretiliyor.

Tek Kazanlı Orta Ölçekli Tesisat

Katalog bu modeli 29 kW kapasiteye kadar veriyor. Tek ısı kaynağıyla çalışan, devre debisi 1,7 m³/h’i aşmayan konut ve küçük işyeri tesisatları bu bandın içindedir.

Radyatör ve Yerden Isıtma Birlikte

Farklı sıcaklık ve dirençteki iki devre aynı kazandan besleniyorsa toplam debi tek zonluya göre yükselir. Bu çap, o toplamı karşılamak için seçilir.

DN25 Kabın Yetmediği Sistemler

Sisteme zon eklendikten sonra dengesi bozulan tesisatlarda bir üst çapa geçilir. Bağlantı yine dişli olduğu için değişim kaynak işi gerektirmez.

1 1/4'' Rekorla Çalışan Ustalar

Flanşlı ve kaynaklı seçenekler bu çapta da var, ancak dişli bağlantı montajı ve sökümü belirgin şekilde kısaltır; bakımda kap tek başına ayrılabilir.

Devre debisi 1,7 m³/h’i, sistem gücü 29 kW’ı aşıyorsa bu çap yetmez: MİT ailesinde bir üst model DN40, 2,5 m³/h ve 43 kW değerleriyle başlar. Kaskad kurulumlarda, hava ve tortu ayırma işlevi beklenen tesisatlarda ve flanşlı ya da kaynaklı bağlantının zorunlu olduğu projelerde bu ürün doğru seçim değildir.

İFM DN40 1 1/2'' Dişli Denge Kabı

Devre debisi 1,7 m³/h’i aşıyorsa 43-69 kW sınıfındaki bu modele geçin.

İFM DN32 1 1/4'' Dişli Paket Denge Kabı

Aynı kapasite sınıfında hava ayırma ve tortu tutma da gerekiyorsa bu model uygundur.

Zonların Debisini Topla

Tek tek zonlar değil, aynı anda çalışabilen zonların toplam debisi belirleyicidir. Toplam 1,7 m³/h’i geçiyorsa bu çap değil DN40 seçilir.

Bağlantı Merkezlerini İşaretle

Kap dikey eksende çalışır; ağızların merkez arası 270 mm, toplam yükseklik 450 mm’dir. Boru eksenlerini bu ölçülere göre hazırlayın.

Kazan ve Tesisat Tarafını Ayır

Kazan devresi ve ısıtma devresi kabın karşılıklı ağızlarına bağlanır. Bağlantı yönü karıştırılırsa iki devre gerçekte ayrılmaz, kap sadece bir boru parçası gibi çalışır.

Her Zona Kendi Pompasını Ver

Kaptan sonra kombinin kendi pompası yalnızca kazan tarafını besler. Her ısıtma zonunun kendi sirkülasyon pompası ve gerekiyorsa kendi kontrolü olmalıdır.

Dolumda Havayı Sistemden At

Kapta hava ayırıcı eleman yoktur. Dolum sonrası hava, tesisatın kendi pürjörleri ve zon üzerindeki hava atıcılarla alınır.

Mevcut bir DN25 kabı sökülüp yerine bu model takılacaksa dikkat edilecek tek ölçü bağlantı arasıdır: DN25 modelde 280 mm, bu modelde 270 mm. Gövde çapı ve toplam yükseklik aynı olduğu için değişim kolay görünür, ama boru eksenleri 10 mm kayar; rekor payı veya kısa bir esnek bağlantı bırakılmadan sökülen tesisatta boru zorlanır. İkinci sık durum, çapın kazan gücüne bakılarak seçilmesidir. Bu modelin ölçüsü 29 kW kapasite değil 1,7 m³/h debidir; aynı güçte ama düşük sıcaklık farkıyla çalışan bir yerden ısıtma devresi daha yüksek debi ister ve kabı sınırın üstüne çıkarabilir. Montajın yetkili tesisatçı veya servis tarafından yapılması gerekir.

DN25 mi DN32 mi almalıyım?

Karar kazan gücüne değil devre debisine göre verilir. Katalogda DN25 modelin sınırı 1 m³/h, bu modelin sınırı 1,7 m³/h’tir. Toplam debiniz 1 m³/h’i geçiyorsa bu çap doğrudur.

29 kW kombimin gücü mü olmalı?

Hayır. 29 kW, kabın katalogda verilen kapasite değeridir ve debiyle birlikte okunur. Aynı güçte çalışan iki tesisat, sıcaklık farkına göre farklı debi ister.

Gövde DN25 ile aynıysa ne değişti?

Gövde çapı 65 mm ve yükseklik 450 mm iki modelde de aynıdır; değişen bağlantı çapı ve ağızların merkez arası ölçüsüdür (DN25’te 280 mm, bu modelde 270 mm).

Paket denge kabından farkı nedir?

Paket denge kabı hava ayırıcı, tortu tutucu ve denge kabı işlevini tek gövdede toplar. Bu ürün yalnızca hidrolik ayırma yapar; hava ve tortu ayırma tesisatın diğer ekipmanlarına bırakılır.

Kaç zonlu sistemde kullanılır?

Zon sayısı değil toplam debi belirleyicidir. Her zonun kendi pompası olmak şartıyla, aynı anda çalışan zonların toplamı 1,7 m³/h’i aşmadığı sürece kap görevini yapar.

Üretici kodu ve belgeleri nedir?

Üreticinin kendi katalogunda bu model MIT-DK-32 koduyla listeleniyor. Ürün ailesi TSEK, CE ve ISO 9001 belgeleri kapsamında üretiliyor; satışa 24 ay üretici garantisiyle çıkıyor.

Bu çapta üç ürün karşılaştırılırken bakılacak noktalar şunlar: katalogda verilen debi payı, gövdenin yalnızca ayırma mı yaptığı yoksa hava ve tortu ayırmayı da üstlendiği, ve izolasyon ile pürjör-tahliye donanımının ürünle birlikte gelip gelmediği. Sıcaklık ve basınç sınırları da üç üründe aynı değil.

Toplam devre debiniz 1 m³/h ile 1,7 m³/h arasındaysa ve tek istediğiniz hidrolik ayırma ise MİT DN32 dişli model bu bandın karşılığıdır. Hava ve tortuyu da tek gövdede toplamak istiyorsanız aynı çaptaki paket denge kabına geçin. Debi 1,7 m³/h’in üstündeyse kap büyütülür, çünkü sınırın üstünde çalışan bir denge kabı iki devreyi tam ayıramaz. İzolasyon, pürjör ve tahliye vanasını ayrıca almak istemiyorsanız üst segment bunları hazır veriyor; bu farkın karşılığı tesisatın ölçeğine göre değişir.

MİT DN32 1 1/4'' dişli denge kabı, aynı anda çalışan zonlarının toplam debisi 1,7 m³/h’i aşmayan tesisatlar için doğru boyutlandırılmış bir hidrolik ayırıcıdır. Dişli bağlantısı bu çapta hâlâ kaynaksız montaja izin verdiği için, mevcut tesisatta çap büyütme işlerinde de tercih edilir.
