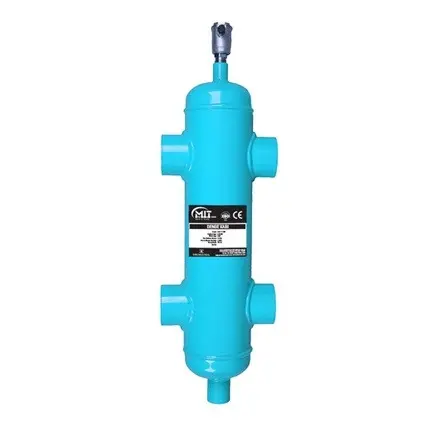

MİT DN32 Kaynak Boyunlu Denge Kabı 29 kW

Siyah boru tesisatına doğrudan kaynanan, sökülebilir bağlantı taşımayan DN32 denge kabı. Bağlantı noktasında rekor ve conta bulunmadığı için sızdırma ihtimali olan eleman sayısı azalır; buna karşılık kap tesisata kalıcı bağlanır ve sonradan sökülemez. Hava ayırma, tortu tutma ve izolasyon donanımı yoktur.

Rekor ve Conta Yok

Kaynaklı bağlantıda gövde ile boru arasında ayrı bir birleşme elemanı bulunmaz. Dişli ve flanşlı seçeneklerde bakım gerektiren rekor, conta ve cıvata bu modelde hiç yoktur.

Siyah Boru Tesisatına Doğrudan

Kazan dairelerinin büyük bölümü siyah boruyla kurulur ve kaynakla ilerler. Kaynak boyunlu kap, hattın kendi işçiliğiyle aynı yöntemle bağlanır; ayrı adaptör veya geçiş parçası gerekmez.

Aynı Gövde, Aynı Kapasite

Üretici kataloğunda DN32 satırı bağlantı tipinden bağımsız verilir: 1,7 m³/h debi, 29 kW kapasite, 65 mm gövde çapı. Kaynaklı seçenek kapasiteden ödün vermez.

Kazan Isıl Gerilmeden Korunur

Üretici, kabın ısıl gerilmeleri dengeleyerek kazanın ömrünü uzattığını belirtiyor. Soğuk dönüş suyu doğrudan kazana ulaşmaz, karışım kabın içinde olur.

Zonlar Birbirinden Bağımsız Çalışır

Üretici, kazan devresiyle ısıtma devresi arasında hidrolik etkilenme olmadığını belirtiyor. Her devre kendi pompasının debisinde çalışır, biri diğerini zorlamaz.

PN16, 120 °C ve Belgeli Üretim

PN16 basınç sınıfı, 120 °C maksimum kullanma sıcaklığı, çalışma basıncının 1,5 katı test basıncı ve elektrostatik toz boya yüzey. Ürün ailesi TSEK, CE ve ISO 9001 belgeleri kapsamında üretiliyor.

Siyah Boruyla İlerleyen Tesisatlar

Hattın tamamı kaynakla kuruluyorsa kap da aynı yöntemle bağlanır. Tesisatta dişli geçiş parçası ve rekor bulundurma ihtiyacı ortadan kalkar.

Debisi 1,7 m³/h’i Aşmayan Sistem

Katalog bu gövdeyi 1,7 m³/h debi ve 29 kW kapasite için veriyor. Aynı anda çalışan zonların toplam debisi bu değerin altında kalmalıdır.

Sökülmesi Planlanmayan Hatlar

Kap yıllarca yerinde kalacaksa kaynaklı bağlantı en az bakım isteyen çözümdür; sızdırma ihtimali olan birleşme elemanı taşımaz.

Flanş Maliyetinden Kaçınanlar

Bu çapta flanşlı bağlantı ek flanş, conta ve cıvata seti getirir. Kaynak boyunlu seçenek aynı kalıcılığı bu parçalar olmadan sağlar.

Kabı ileride sökmeyi, taşımayı veya bakım için ayırmayı düşünüyorsanız kaynaklı bağlantı doğru seçim değildir; o durumda dişli model tercih edilir. Tesisatta kaynak yapılamıyorsa veya kaynakçı çalıştırılmayacaksa bu ürün monte edilemez. Devre debisi 1,7 m³/h’i, sistem gücü 29 kW’ı aşıyorsa bir üst gövdeye geçilir: MİT ailesinde DN40 modeli 2,5 m³/h ve 43 kW ile başlar. Hava ve tortu ayırma bekleniyorsa paket denge kabı gerekir.

MİT DN32 1 1/4'' Dişli Denge Kabı

Aynı gövde ve aynı kapasite; sökülebilir rekorlu bağlantı isteyenler için.

İFM DN40 1 1/2'' Dişli Denge Kabı

Devre debisi 1,7 m³/h’i aşıyorsa 43-69 kW sınıfındaki bu modele geçin.

Debiyi Kaynaktan Önce Kesinleştirin

Kaynaklı bağlantıda çap sonradan değiştirilemez. Aynı anda çalışacak zonların toplam debisi hesaplanmadan kaynağa başlanmaz; sınır 1,7 m³/h’tir.

Kabı Yerine Alın ve Askıya Alın

Gövde 450 mm yüksekliğinde, 65 mm çapındadır. Kaynak sırasında kap kendi ağırlığıyla boruya asılmamalı, dikey ekseninde desteklenmelidir.

Boru Eksenlerini 270 mm’ye Göre Hazırlayın

Bağlantı ağızlarının merkez arası 270 mm’dir. Kaynaktan sonra düzeltme şansı olmadığı için borular bu ölçüye göre kesilip puntalanır.

Kazan ve Tesisat Tarafını Doğru Verin

Kazan devresi ve ısıtma devresi karşılıklı ağızlara bağlanır. Bağlantı yönü yanlışsa iki devre gerçekte ayrılmaz ve kap düz bir boru parçası gibi çalışır.

Her Devreye Kendi Pompasını Verin

Kaptan sonra kombinin veya kazanın pompası yalnızca primer tarafı besler. Isıtma tarafının kendi sirkülasyon pompası olmadan radyatörler ısınmaz.

Kaynaklı bağlantının pratikte tek gerçek bedeli geri dönüşü olmamasıdır. Dişli modelde sisteme sonradan bir zon eklendiğinde ve toplam debi 1,7 m³/h’i geçtiğinde kap rekorlarından sökülüp bir üst çapla değiştirilir; kaynaklı modelde aynı işlem boruların kesilmesini gerektirir. Bu yüzden kaynak boyunlu seçenek, tesisatın büyümeyeceği kesinleşmiş kurulumlarda mantıklıdır. İkinci nokta, kabın yerini kaynaktan önce doğru seçmektir: gövde 450 mm yükseklikte durur ve iki ağzın merkez arası 270 mm’dir; borular puntalandıktan sonra bu ölçüler sabitlenir. Son nokta üreticinin dokümanından değil, kaplama ve kaynak işinin kendi kuralından geliyor: gövde elektrostatik toz boyayla kaplanmıştır ve toz boya kaynak ısısına dayanmaz. Kaynak ağızlarının çevresinde boya yanar, o bölge çıplak çeliğe döner; kaynak bittikten sonra çapak temizlenip bu halka yeniden boyanmazsa kabın kazan dairesi nemine açık kalan tek yeri orası olur. Kaynak ve bağlantı işinin yetkili tesisatçı ya da servis tarafından yapılması gerekir.

Kaynaklı mı dişli mi almalıyım?

Tesisat kaynakla kuruluyorsa ve kap yerinde kalacaksa kaynaklı; ileride sökme, taşıma veya çap değişimi ihtimali varsa dişli model tercih edilir. Gövde ve kapasite iki seçenekte de aynıdır.

Kaynaklı model daha mı dayanıklı?

Katalogda basınç sınıfı, test basıncı ve sıcaklık değerleri bağlantı tipine göre değişmiyor. Kaynaklı seçeneğin farkı, bağlantıda rekor ve conta gibi ayrı bir birleşme elemanı bulunmamasıdır.

Bu kap hangi kapasiteye kadar çalışır?

Üretici kataloğunda DN32 gövde 1,7 m³/h debi ve 29 kW kapasite için veriliyor. Bir üst model DN40, 2,5 m³/h ve 43 kW değerleriyle başlıyor.

Montajı kim yapmalı?

Kaynak işi ve bağlantı yönü doğrudan cihazın çalışmasını etkilediği için montaj yetkili tesisatçı veya servis tarafından, üreticinin bağlantı talimatına uygun yapılmalıdır.

Hava ve tortu ayırma yapar mı?

Hayır. Bu ürün yalnızca hidrolik ayırma yapar. Hava ayırıcı, tortu tutucu ve denge işlevini tek gövdede isteyenler için paket denge kabı ayrı bir üründür.

Sökülmesi gerekirse ne olur?

Kaynaklı bağlantı sökülebilir değildir; kabın çıkarılması boruların kesilmesini ve yeniden kaynak yapılmasını gerektirir. Bu yüzden yer ve çap seçimi kaynaktan önce kesinleştirilir.

Kaynak boyunlu denge kaplarında karşılaştırma üç başlıkta yapılır: üreticinin çalışma sıcaklığı ve basınç sınırını yayımlayıp yayımlamadığı, kapasitenin tek değer olarak mı yoksa bir bant olarak mı verildiği, ve hava atıcı ile boşaltma vanasının ürünle mi geldiği yoksa ayrı mı alındığı. Gövde ölçüleri bu sınıfta birbirine çok yakındır.

Kazan dairesi kaynakla kuruluyor, kap yerinde kalacak ve toplam debi 1,7 m³/h’in altındaysa MİT DN32 kaynak boyunlu model bu işin karşılığıdır; katalog değerleri çap bazında açık verildiği için seçim doğrulanabilir. Sökülebilirlik önemliyse aynı gövdenin dişli seçeneğine geçin. Endüstriyel ölçekte, hava atıcı ve boşaltma vanasını aynı üreticiden aksesuar olarak almak istiyorsanız üst segment tarafı bunu hazır sunuyor; küçük ve orta ölçekli konut tesisatlarında bu farkın karşılığı sınırlı kalır.

MİT DN32 kaynak boyunlu denge kabı, siyah boruyla kurulan ve toplam devre debisi 1,7 m³/h’i aşmayan tesisatlar için kalıcı bir hidrolik ayırma çözümüdür. Bağlantıda rekor ve conta bulunmaması, yerinde kalacak kurulumlarda bakım gerektiren nokta sayısını azaltır.
