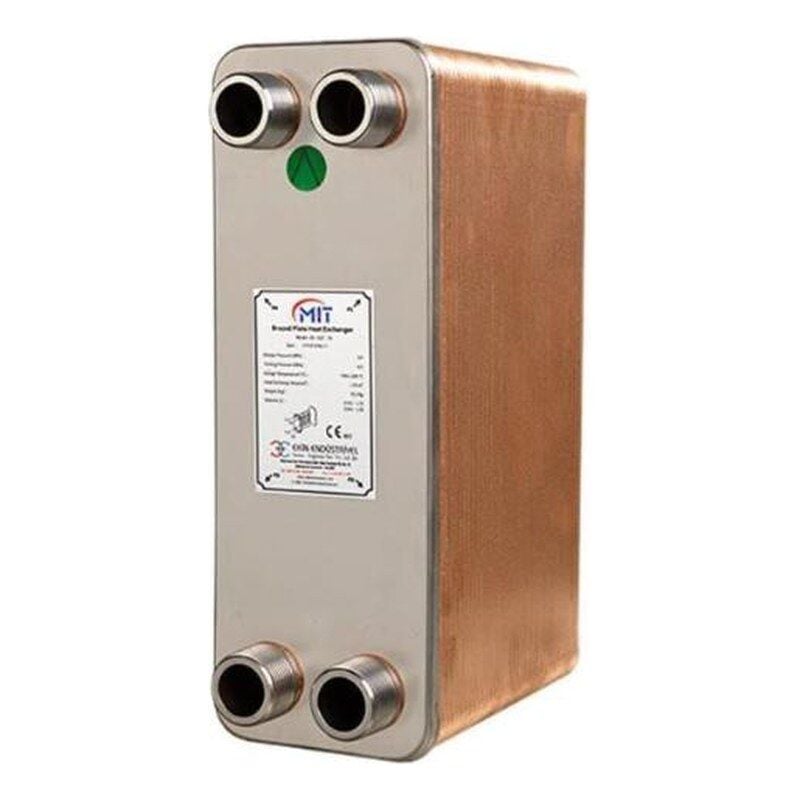

MIT MB 05-24 Plakalı Lehimli Eşanjör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
MB-05 gövdesinin yirmi dört plakalı ara paketi
MİT MB-05 gövdesi lehimli plakalı eşanjör serisinde 5-15 kW bandına konumlanmış bir gövdedir. Gövdenin dış ölçüsü plaka sayısından bağımsız olarak 111 x 311 mm’de kalır; değişen tek şey paketin derinliğidir. Yirmi dört plakalı bu paketin ısı transfer alanı üreticinin formülüne göre 0,572 m², paket derinliği 64,2 mm olur. Bağlantı 1 1/4 inç dişlidir.
MB-05 gövdesinde stokladığımız üç paket var: 16, 24 ve 36 plakalı. Bu ürün ortadaki basamak. Alan 16 plakalıya göre belirgin artarken paket derinliği 64,2 mm’de kaldığı için montaj boşluğu hâlâ rahat.
Bu Ürünü Neden Almalısınız
Alan ve derinlik formülle hesaplanıyor
Üretici MB serisi için formül yayımlıyor. Bu pakette ısı transfer alanı 0,572 m², paket derinliği 64,2 mm olur.
Gövde ölçüsü sabit kalıyor
Plaka sayısı artsa da gövdenin 111 x 311 mm dış ölçüsü değişmiyor; büyüme yalnız paket derinliğinde oluyor.
Bağlantı çapı belli
Üretici bu gövdede bağlantıyı 1 1/4" dişli olarak veriyor; plaka sayısı değiştiğinde bağlantı çapı değişmiyor.
Plaka malzemesi yazılı
Plakalar AISI 316 paslanmaz. Paket vakum ortamında lehimlenmiş tek parçadır.
Geniş dizayn sıcaklığı
Üreticinin verdiği aralık -196 °C ile +200 °C arasında; hem ısıtma hem soğutma tarafını kapsıyor.
Bakım kalemi yok
Lehimli yapıda conta ve cıvata bulunmadığı için periyodik sıkma ya da conta değişimi gerekmiyor.
Bu Ürün Kimler İçin Uygun
Sert su ve tortu yükü yüksek açık hatlar için. Lehimli paket sökülüp temizlenemez; bu şartlarda contalı plakalı eşanjör tercih edilmelidir.
Doğru Ürüne Yönlendirme
Daha ince paket yeterliyse 16 plakalı
MB-05 gövdesinin 16 plakalı paketi stokta; alan 0,364 m², derinlik 45,8 mm.
Bandın üstünü zorluyorsanız 36 plakalı
Aynı gövdenin en geniş paketi; alan 0,884 m², derinlik 91,8 mm.
Ürün Özellikleri
Ölçü ve Kapasite
Neyle Birlikte Çalışır
Primer taraf
Kazan ya da kaskad devresi, 1 1/4 inç dişli
Sekonder taraf
Yerden ısıtma, boyler ya da ikinci devre
Akış yönü
Çapraz bağlantı zorunlu
Yerleşim
111 x 311 mm gövde, 64,2 mm paket derinliği
Sistem tipi
Kapalı devre, su kalitesi kontrollü
Kapasite bandı
5-15 kW gövde bandı
Kısa Kurulum Rehberi
Gövde için 111 x 311 mm yerleşim alanı ve 64,2 mm paket derinliği ayırın.
Eşanjörü dik konumda, askı ya da ayakla destekleyerek sabitleyin.
Primer ve sekonder hatları çapraz bağlayın; aynı taraftan bağlamayın.
Her iki tarafın girişine birer kesme vanası koyun.
Devreye almadan önce iki tarafı da doldurup havayı tahliye edin.
Devreye alırken her iki tarafı da tam doldurup havayı tahliye etmek gerekir; hava kalan kanallar ısı transferine katılmaz ve eşanjör kapasitesinin altında çalışır. [S]
Plakalı eşanjörde kapasiteyi belirleyen şey plaka sayısı kadar akış yönüdür. Çapraz bağlanmamış bir eşanjör, kataloğundaki alanın önemli bir kısmını kullanmadan çalışır.
Montaj sınırı: Lehimli eşanjör dik monte edilmeli ve giriş-çıkış çapraz bağlanmalı; aynı taraftan bağlanırsa plakaların bir kısmı akışa hiç girmez. [S]
Açık sınırlama: Üretici bu seri için çalışma basıncını ve ürün ağırlığını yayımlamıyor. Basıncın proje dosyasına yazılması gerekiyorsa üreticiden yazılı teyit alınmalıdır.
Sık Sorulan Sorular
16 plakalı modelden farkı ne?
Isı transfer alanı 0,364 m²’den 0,572 m²’ye çıkıyor, paket derinliği 45,8 mm’den 64,2 mm’ye geliyor. Gövdenin 111 x 311 mm dış ölçüsü değişmiyor.
Bu alan ve derinlik nereden geliyor?
Üretici MB serisi için formül yayımlıyor: alan plaka sayısından iki eksiğinin gövde katsayısıyla çarpımı, derinlik ise dokuz artı plaka sayısının 2,3 katı. Bu modelin değerleri o formülle hesaplanmıştır.
Sökülüp temizlenebilir mi?
Hayır. Paket vakum ortamında lehimlenmiş tek parçadır; conta ve cıvata yoktur, bu yüzden açılarak temizlenemez.
Plaka malzemesi nedir?
AISI 316 paslanmaz çelik.
Seri İçinde Karşılaştırma
MB-05 gövdesinden rafımızda üç paket var: 16, 24 ve 36 plakalı. Gövde ölçüsü üçünde de aynı; değişen ısı transfer alanı ve paket derinliği.
MIT MB 05-16 Plakalı Lehimli Eşanjör
İNCE PAKETKOMBİ MARKET KISA YORUMAynı gövdenin en ince paketi. Isı transfer alanı 0,364 m², paket derinliği 45,8 mm; montaj boşluğu dar olan yerler için.
MIT MB 05-24 Plakalı Lehimli Eşanjör
İncelediğiniz ÜrünKOMBİ MARKET KISA YORUMOrtadaki basamak. Alan 0,572 m², derinlik 64,2 mm. 16 plakalıya göre belirgin alan artışı sağlarken gövde yerleşimi değişmiyor.
MIT MB 05-36 Plakalı Lehimli Eşanjör
GENİŞ PAKETKOMBİ MARKET KISA YORUMGövdenin en geniş paketi. Alan 0,884 m², derinlik 91,8 mm; 5-15 kW bandının üst tarafını zorlayan kurulumlar için.
Alan ihtiyacınız 0,4 m² dolayındaysa 16 plakalı, 0,6 m² dolayındaysa bu ürün, bandın üstünü zorluyorsanız 36 plakalı paket. Gövde yerleşimi üçünde de aynı.
Plaka sayısı, gövde kodu, malzeme ve uyum bilgileri üreticinin ürün kaydından alınmıştır. Ölçü ve alan değerleri üreticinin yayımladığı formülle hesaplanmış, hesaplandığı sayfada belirtilmiştir. Üreticinin yayımlamadığı değerler tahmin edilmeden eksik olarak yazılmıştır.
| EŞANJÖR TİPİ | : | Lehimli Plakalı |
| PLAKA SAYISI | : | 24 Plaka |
| KAPASİTE (KW) | : | 5 - 15 kW |
| BAĞLANTI ÇAPI | : | 1 1/4 inç |
