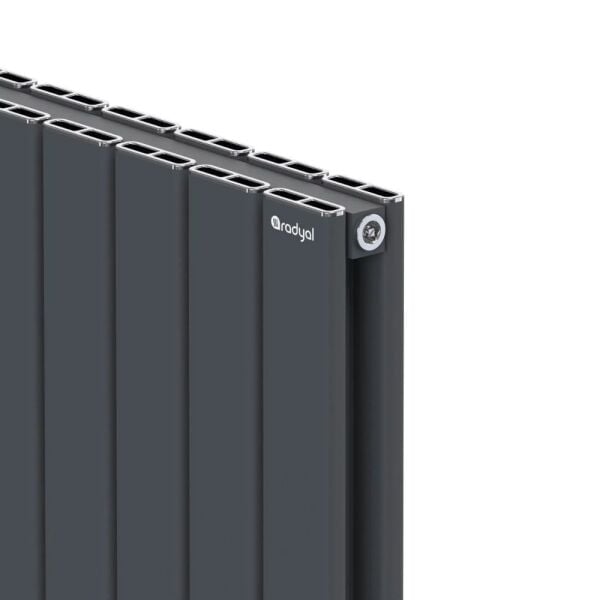

Radyal Hane 450x420 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
70 mm Dilimin En Güçlü Hâli
Radyal Hane, 70 mm genişliğinde ve 65 mm derinliğindeki dilimlerden kurulu, Hane ailesinin en güçlü gövdesidir. Elinizdeki ölçü 450 mm yüksekliğinde ve 6 dilimli; gövde boyu 415 mm çıkıyor, 90/70-20 °C koşulundaki gücü 420 kcal/h (492 W). Alçak gövdede bile dilim başına yüksek güç verdiği için denizlik altı kısıtlı, ısı ihtiyacı yüksek odalarda tercih edilir.
Radyal Hane 450x420 Radyatör
Dilim genişliği 70 mm, gövde derinliği 65 mm. Bu ölçünün 90/70-20 °C gücü 420 kcal/h, 75/65-20 °C gücü 330 kcal/h.
Bu Seriyi Öne Çıkaran Noktalar
Isıtma yüzeyi dilim başına 0,355 m²
Hane ailesinin en derin gövdesi 65 mm; aynı 70 mm dilim genişliğinde en geniş ısıtma yüzeyini bu seri veriyor. Bu ölçüde 6 dilim toplam 420 kcal/h çıkarıyor.
80 ile 40 mm arasındaki ara ölçü
70 mm dilim genişliği, 80 ve 100 mm dilimli serilerle 40 ve 50 mm dilimliler arasındaki boşluğu dolduruyor; genişliği 70 mm kademelerle ayarlayabiliyorsunuz.
Su hacmi düşük, tepkisi hızlı
Bu ölçünün su hacmi 0,84 litre. Derin gövde su hacmini aynı oranda büyütmüyor; alüminyum zaten ısıyı çelikten ve dökümden hızlı iletir.
Isı pompasına uygun
Üretici seriyi düşük sıcaklıklı sistemlerle çalıştırmaya uygun gösteriyor ve 75/65-20 °C için ayrı değer veriyor: 330 kcal/h (378 W).
Eksenler arası yüksekliğin 35 mm eksiği
Bu ölçüde eksenler arası 415 mm. Hane'nin eksen farkı 35 mm, Line ve Elips kardeşlerinde 30 mm — değişimde ölçüyü serisine göre kontrol etmek gerekir.
Garanti 5 yıl, iki şartla
Üreticinin garanti belgesi fatura tarihinden başlayarak 5 yıl geçerli; şartı devre suyunun temiz tutulması ve R-24 koruyucu inhibitörün sisteme konulması.
Hangi Odalar İçin Doğru Seçim
Isı ihtiyacı yüksek, duvarı kısa odalar
Yükseklik 450 mm olmasına karşın 6 dilimde 420 kcal/h çıkıyor; aynı gücü daha ince bir seriden almak daha geniş duvar ister.
Alçak peteğini değiştirenler
Eksenler arası ölçü 415 mm. Sökeceğiniz peteğin boru merkezlerini ölçüp bu değerle karşılaştırın.
Denizlik altı boşluğu dar daireler
Gövde yüksekliği 450 mm; pencere altı kısıtlıysa yükseklik yerine dilim sayısını artırmak daha mantıklı.
Yerden ısıtmaya takviye arayanlar
Yerden ısıtmanın yetişemediği soğuk köşelerde alçak ama güçlü bir yardımcı ısıtıcı olarak kullanılabilir.
– Gövde boyunu adından hesaplayanlar: bu seride gövde boyu (dilim sayısı x 70 mm) eksi 5 mm, yani ürün adındaki {w} mm değil {boy} mm. Dar nişlerde bu 5 mm fark lehinize çalışır ama ölçüyü buna göre almak gerekir.
– Suyunu kuyudan alan devreler: üretici bu besleme biçimini garanti dışında bırakıyor.
– Buharlı ya da 95 °C üstünde çalışan sistemler: üreticinin verdiği üst çalışma sıcaklığı 95 °C.
– Besleme basıncı 10 barın üzerindeki hatlar: önüne basınç düşürücü takılmadan bağlanmamalı.
– Duvardan en az çıkıntı arayanlar: gövde 65 mm, ön yüz duvardan 97 mm açıkta kalır; daha incesi için Hane Line'a bakmak gerekir.
Alternatif Olabilecek Radyal Serileri
Radyal Hane Line
Aynı 70 mm dilim, 45 mm gövde. Duvardan daha az çıkıntı istiyorsanız bu seriye bakın; dilim başına ısı gücü belirgin biçimde düşer.
Radyal Hane Elips
Aynı 70 mm dilim, 50 mm gövde ve yuvarlatılmış elips profil. Köşesiz bir yüzey arıyorsanız bu seri o işi görür.
Teknik Künye
Ölçü ve Isı Gücü
Bu Güç Kaç m² Isıtır?
Bu ölçünün 90/70-20 °C koşulundaki gücü 420 kcal/h. Aşağıdaki metrekare karşılıkları yalnız kaba bir eleme içindir; üreticinin tablosunda metrekare bilgisi bulunmuyor, bu aralıklar ısı ihtiyacı kabulünden geliyor.
– Yalıtımı yapılmış daire, standart tavan: m² başına 70-100 kcal/h
– Yalıtımsız, köşe ya da çatı katı daire: m² başına 100-130 kcal/h
Dilim sayısı, odanın TS 2164 kapsamında hesaplanan ısı kaybına göre kesinleşir. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 330 kcal/h'e iner ve metrekare karşılığı aynı oranda azalır.
Hangi Tesisatla Çalışır
Montaj Öncesi ve Sonrası 5 Adım
Hane ailesinin üç serisi aynı dilim genişliğini kullanıyor ama eksen farkları aynı değil: Hane'de yükseklik eksi 35 mm, Line ve Elips'te eksi 30 mm. Yani aynı yükseklikteki üç seri birbirinin yerine doğrudan takılmıyor, 5 mm fark çıkıyor; değişimde seriyi de yazmak gerekiyor. İkinci pratik nokta gövde boyu: formül çıkarma işlemiyle çalıştığı için gövde, ürün adındaki genişlikten 5 mm kısa kalıyor — niş ve dolap arası montajlarda bu lehinize. Alttan çift bağlantıda yön tıkacı dilim sayısına göre konumlanıyor: 5-10 dilimde 2. ile 3. dilim arasına, 10-20 dilimde 3. ile 4. dilim arasına geliyor. Yüzey temizliği nemli yumuşak bezle yapılır.
Hane ailesinde seri seçimi doğrudan güç seçimidir: aynı yükseklik ve aynı dilim sayısında Hane, Line ve Elips kardeşlerinden belirgin biçimde fazla kcal veriyor, çünkü gövdesi 65 mm. Bedeli duvar payı ve ağırlık. Isı kaybı hesabınız sıkışıksa Hane tarafında kalın; duvardan çıkıntı kritikse Line'ı değerlendirin. Dilim sayısını odanın ısı kaybı hesabına göre belirleyin, düşük sıcaklıkla çalışan tesisatlarda yayımlanmış {K50} kcal/h değerini esas alın.
Merak Edilenler
Gövde boyu neden adından kısa?
Formül (dilim sayısı x 70 mm) eksi 5 mm. Bu üründe dilimlerin toplamı 420 mm, gövde boyu ise 415 mm oluyor.
Hane, Line ve Elips arasındaki fark ne?
Dilim genişliği üçünde de 70 mm. Hane'nin gövdesi 65 mm, Elips'in 50 mm, Line'ın 45 mm; ısı gücü de bu sırayla düşüyor. Eksenler arası Hane'de yükseklik eksi 35 mm, diğer ikisinde eksi 30 mm.
Eski peteğimin yerine geçer mi?
Bu üründe eksenler arası 415 mm. Boru merkezleriniz aynı ölçüdeyse boruya dokunmadan takılır; farklıysa kaydırma gerekir.
Duvardan ne kadar çıkar?
Gövde derinliği 65 mm. Askı aparatıyla ön yüz duvardan 97 mm, tesisat aksı duvardan 65 mm açıkta kalır.
Kaç dilim gerekir?
Dilim başına ısı gücü 70 kcal/h. Odanın hesaplanmış ısı kaybı bu sayıya bölündüğünde gereken dilim sayısı çıkıyor; elinizdeki üründe 6 dilim bulunuyor.
Hangi renkler yapılabiliyor?
Üretici RAL kartelasının tamamını elektrostatik toz boyayla uyguluyor; ahşap desen ve film kaplama da seçenekler arasında. Renkli üretim sipariş üzerine yapılıyor.
Rakip Seriyle Karşılaştırma
Fark Şu Üç Noktada Toplanıyor
Radyal Hane ile Nota Vero gövde derinliği birbirine en yakın iki seri; ayrıştıkları üç nokta şöyle. 1) Metre başına ısı gücü: bu üründe 900 W/m, Nota Vero'da 935 W/m; iki değer de üreticilerin 75/65-20 °C (ΔT50) tablosundan. Dilim genişliği Hane'de 70 mm, Vero'da 77 mm. 2) Taşınan su: Hane metre başına 2 litre, Nota Vero 1,95 litre taşıyor. 3) Belge: Vero'nun ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş ve test raporu yayımlanmış; Radyal'in TSE belgesi var ama kapsamında bu seri adı geçmiyor.
Radyal Hane 450x420 Radyatör
Aynı 70 mm dilim genişliğinde en geniş ısıtma yüzeyi ve en yüksek dilim gücü bu seride. Gövde boyunun addan 5 mm kısa olması niş montajında işe yarıyor. Karşılığı duvar payı ve ağırlık: ön yüz duvardan 97 mm açıkta, gövde kardeşlerinden ağır. Belge tarafında eksik var — üreticinin TSE belgesi bu seri adını kapsamıyor.
Nota Vero 480 mm
Gövde derinliği 60 mm, dilim genişliği 77 mm — Hane'ye en yakın geometride duran Notarad serisi. ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş, test raporu yayımlanmış ve Bayındırlık poz numaraları tabloda yazılı; kamu işi dosyalarında bu iki başlık işi kolaylaştırıyor. Renk listesi yedi seçenekle sınırlı, ahşap desen ve film kaplama yok.
Karar Rehberi
Isı kaybı hesabınız sıkışıksa ve metre başına en yüksek gücü arıyorsanız Radyal Hane tarafında kalın. Isıl güç değerinin yayımlanmış bir EN 442 test raporuna dayanmasını ya da malzemenin poz numarasıyla tanımlanmasını şart koşan bir proje dosyanız varsa Nota Vero daha güvenli durur. İki üründe de garanti 5 yıl, bağlantı çapı 1/2 inç.
Kombi Market değerlendirmesi: Radyal Hane 450x420 Radyatör, 70 mm dilim genişliği ve 65 mm gövdesiyle 6 dilimde 420 kcal/h veren, dilim başına ısıtma yüzeyi 0,355 m² olan bir alüminyum radyatördür. Gövde boyunun 415 mm olduğunu, eksenler arası ölçünün 415 mm çıktığını ve duvar önünde 97 mm pay gerektiğini sipariş öncesi kontrol etmenizi öneririz.
| MODEL SEÇİMİ | : | RADYAL HANE |
| YÜKSEKLİK SEÇİMİ | : | 450 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 401-700 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
