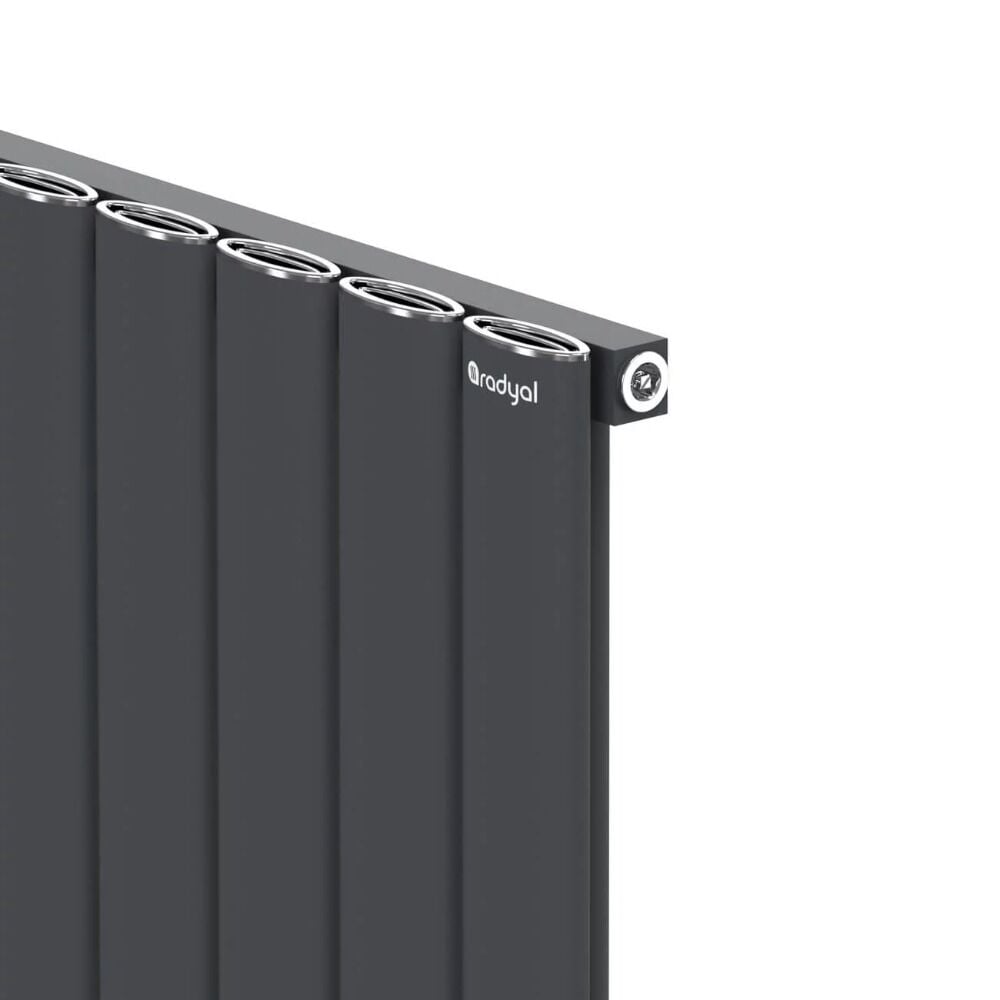

Radyal Hane Elips 450x840 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Köşesiz Elips Profil, Alçak Gövde
Radyal Hane Elips, 70 mm genişliğindeki dilimleri yuvarlatılmış elips profille biçimlendiren, 50 mm derinliğinde bir alüminyum radyatördür. 450 mm yükseklikteki bu ölçü 12 dilimden kuruluyor; gövde boyu 835 mm, 90/70-20 °C gücü 600 kcal/h (708 W). Köşesiz yüzeyi, çocuk odası ve geçiş noktaları gibi temasın olduğu yerlerde tercih sebebi olabilir.
Radyal Hane Elips 450x840 Radyatör
Yuvarlatılmış elips profil, 70 mm dilim genişliği, 50 mm gövde derinliği. Ürünün 90/70-20 °C koşulundaki gücü 600 kcal/h, 75/65-20 °C koşulundaki gücü 480 kcal/h.
Elips Profilin Getirdikleri
Köşesiz elips yüzey
Dilimler yuvarlatılmış profille biçimlendirilmiş; gövdede keskin köşe yok. Temasın olduğu geçiş noktalarında ve çocuk odalarında bu ayrıntı fark eder.
Az su taşıyor, hızlı tepki veriyor
Bu ölçünün su hacmi 1,68 litre. İçinde az su bulunan bir gövde, aynı ısı gücünde yüzey sıcaklığına daha kısa sürede ulaşıyor.
Isıtma yüzeyi 0,213 m²/dilim
Üretici bu yüksekliğin ısıtma yüzeyini dilim başına 0,213 m² olarak veriyor; 12 dilimde toplam 600 kcal/h çıkıyor.
Düşük sıcaklıklı sistemlere uygun
Üretici seriyi ısı pompası gibi düşük sıcaklıklı devrelerle çalıştırmaya uygun gösteriyor ve 75/65-20 °C için ayrı değer veriyor: 480 kcal/h (564 W).
Gövde boyu 70 mm kademelerle
Boy (dilim sayısı x 70 mm) eksi 5 mm formülüyle çıkıyor; bu üründe 835 mm. Duvar ölçünüz değiştiğinde seriyi bırakıp yalnız dilim sayısını değiştirmeniz yeterli.
Garanti süresi 5 yıl
Üretici garanti belgesini fatura tarihinden itibaren 5 yıl geçerli sayıyor; karşılığında devre suyunun şartlara uygun tutulmasını ve R-24 koruyucu inhibitörün kullanılmasını istiyor.
Hangi Kullanıma Uygun
Çocuk odası ve oyun alanları
Köşesiz elips yüzey, teması olan alçak gövdede tercih sebebi olabilir. Yükseklik 450 mm, genişlik 840 mm.
Alçak peteğini yenileyenler
Eksenler arası ölçü 420 mm, yüksekliğin 30 mm eksiği; mevcut boru merkezlerinizle karşılaştırın.
Yumuşak hatlı dekorasyon
Keskin köşesi olmayan yüzey, yuvarlatılmış mobilya ve detaylarla kurulan odalarda daha uyumlu durur.
Çabuk ısınma isteyenler
Su hacmi 1,68 litre; az su taşıyan gövde yüzeyi kısa sürede ısıtıyor.
– Duvar önünde 105 mm boşluk kalmayan noktalar: gövde 50 mm olmasına karşın elips profil nedeniyle ön yüz duvardan 105 mm açıkta kalıyor — aynı ailenin 65 mm gövdeli Hane serisinde bu ölçü 97 mm.
– Dilim başına en yüksek gücü arayanlar: aynı boydaki Hane üreticinin tablosunda belirgin biçimde yukarıda.
– Kuyu suyu beslemeli tesisatlar: üretici kuyu suyunu garanti dışında tutuyor.
– Buhar devreleri ve 95 °C üstü sistemler: üreticinin verdiği üst çalışma sıcaklığı 95 °C, üst basınç 10 bar.
– Gövde boyunu addan hesaplayanlar: boy {boy} mm, ürün adındaki genişlik {w} mm.
Aynı Ailedeki Diğer Seçenekler
Radyal Hane Line
Isı gücü bu seriyle hemen hemen aynı ama gövde 45 mm ve duvar payı 97 mm. Duvar önünde yer kısıtlıysa Line daha rahat sığar.
Radyal Hane
Aynı 70 mm dilim genişliği, 65 mm gövde. Odanın ısı ihtiyacı yüksekse aynı dilim sayısıyla daha fazla kcal veren seri bu.
Ürün Künyesi
Ölçü ve Güç Değerleri
Kaç Metrekare İçin Uygun?
Bu üründe 90/70-20 °C gücü 600 kcal/h. Aşağıdaki metrekare karşılıkları bir kabule dayanıyor; üreticinin yayımladığı tabloda böyle bir bilgi yok.
– Standart yalıtımlı oda için m² başına 70-100 kcal/h
– Yalıtımsız ya da son kat için m² başına 100-130 kcal/h
Kesin dilim sayısı için odanın ısı kaybı TS 2164 kapsamında hesaplanmalı. Düşük sıcaklıkla çalışan bir tesisatta bu ürünün gücü 480 kcal/h'e düşer.
Uygun Tesisat Koşulları
Montaj Adımları
Elips profilin iki pratik sonucu var. Birincisi duvar payı: gövde 50 mm olmasına karşın ön yüz duvardan 105 mm açıkta kalıyor, yani 65 mm gövdeli Hane'den 8 mm daha fazla pay istiyor — yuvarlatılmış kesitin dışa taşması buradan geliyor. Dar koridorda bu farkı ölçmeden karar vermeyin. İkincisi temizlik: köşesiz yüzeyde toz tutacak keskin kanal yok, nemli bez tek yönde çekilerek yüzey toparlanıyor. Üçüncü nokta eksen ölçüsü: Line ile aynı (yükseklik eksi 30 mm) ama Hane'den farklı; üç seriyi aynı dairede kullanıyorsanız boru merkezlerini seri bazında yazın. Alttan çift bağlantıda yön tıkacı 5-10 dilimde 2. ile 3., 10-20 dilimde 3. ile 4. dilim arasına yerleşiyor.
Elips'in teknik getirisi güç değil görünüm ve yüzey: üreticinin tablosunda ısı gücü Hane Line ile hemen hemen aynı çıkıyor, buna karşılık duvar önünde Line'dan 8 mm fazla pay istiyor. Yani ölçü sıkışık bir geçişte Line, görünümün belirleyici olduğu bir odada Elips daha doğru. Isı kaybı hesabı büyükse iki seriden biri yerine aynı boydaki Hane'ye bakmak gerekir. Dilim sayısını hesapla belirleyin, düşük sıcaklıklı tesisatta {K50} kcal/h değerini esas alın.
Sorular ve Cevaplar
Gövde 50 mm ama duvar payı neden 105 mm?
Elips profil yuvarlatılmış olduğu için askı aparatıyla birlikte ön yüz duvardan 105 mm açıkta kalıyor. Tesisat aksı ise duvardan 65 mm içeride.
Hane Line ile hangisi daha güçlü?
Üreticinin tablosunda ikisi hemen hemen aynı ısı gücünü veriyor. Karar gövde derinliği, duvar payı ve profil görünümü üzerinden yapılıyor.
Eksenler arası kaç mm?
420 mm, yani yüksekliğin 30 mm eksiği. Aynı ailenin Hane serisinde bu fark 35 mm.
Bu ölçü hangi gücü veriyor?
90/70 °C akış-dönüş ve 20 °C oda koşulunda 600 kcal/h; 75/65 °C ile çalışan tesisatta 480 kcal/h. Dilim başına düşen değer 50 kcal/h.
Gövde boyu ürün adıyla aynı mı?
Değil. Boy (dilim sayısı x 70 mm) eksi 5 mm formülünden 835 mm çıkıyor; ürün adındaki 840 mm dilimlerin toplam genişliği.
Renk seçenekleri neler?
RAL kartelasının tamamı elektrostatik toz boyayla uygulanabiliyor; ahşap desen ve film kaplama da üreticinin seçenekleri arasında. Renkli üretim siparişe bağlı.
Denk Ürünle Karşılaştırma
Üç Noktada Ayrışıyorlar
Radyal Hane Elips ile Nota Roos gövde derinliği birbirine yakın iki seri; fark üç başlıkta. 1) Metre başına ısı gücü: bu üründe 671 W/m, Nota Roos'ta 976 W/m; iki değer de 75/65-20 °C (ΔT50) tablolarından. Dilim genişliği Elips'te 70 mm, Roos'ta 42 mm. 2) Taşınan su: Elips metre başına 2 litre, Nota Roos 3,33 litre taşıyor. 3) Belge ve profil: Roos'un ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş ve test raporu yayımlanmış, ayrıca poz numaraları tabloda yazılı; buna karşılık düz panel yüzeyi var, elips kesit yalnız Radyal tarafında.
Radyal Hane Elips 450x840 Radyatör
Köşesiz elips kesit, görünür duvarda ve temasın olduğu noktalarda bu serinin asıl getirisi; su hacmi düşük olduğu için ısınma da hızlı. İki sınırı var: ısı gücü aynı ailenin Hane serisinin altında kalıyor ve gövde 50 mm olmasına karşın duvar önünde 105 mm pay istiyor. Belgelendirmede eksik kalıyor — üreticinin TSE belgesi bu modeli kapsam listesine almamış.
Nota Roos 480 mm
Gövde derinliği 60 mm, dilim genişliği 42 mm. ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş, test raporu yayımlanmış ve Bayındırlık poz numaraları tabloda bulunuyor; kamu işi dosyalarında bu iki başlık işi kolaylaştırıyor. Duvardan daha çok çıkıyor ve dar dilimi nedeniyle aynı duvarı daha fazla dilimle kapatıyor. Yüzeyi düz panel, yuvarlatılmış profil seçeneği yok. Renk listesi yedi seçenek, garanti 5 yıl.
Karar Özeti
Köşesiz yüzey ve yumuşak hatlı görünüm sizin için belirleyiciyse Radyal Hane Elips tarafında kalın. Belgeli ölçüm değeri ya da poz numarası şart koşan bir proje dosyanız varsa Nota Roos daha güvenli durur. Duvar önünde 105 mm pay çıkmıyorsa aynı ailenin Hane Line serisi 97 mm ile daha rahat sığar.
Kombi Market değerlendirmesi: Radyal Hane Elips 450x840 Radyatör, yuvarlatılmış elips profili ve 70 mm dilim genişliğiyle 12 dilimde 600 kcal/h veren bir alüminyum radyatördür. Duvar önünde 105 mm pay bulunduğunu doğrulamanızı, ısı kaybı hesabı büyükse aynı ölçüdeki Hane serisiyle karşılaştırmanızı öneririz.
| MODEL SEÇİMİ | : | RADYAL HANE ELIPS |
| YÜKSEKLİK SEÇİMİ | : | 450 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 701-1000 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
