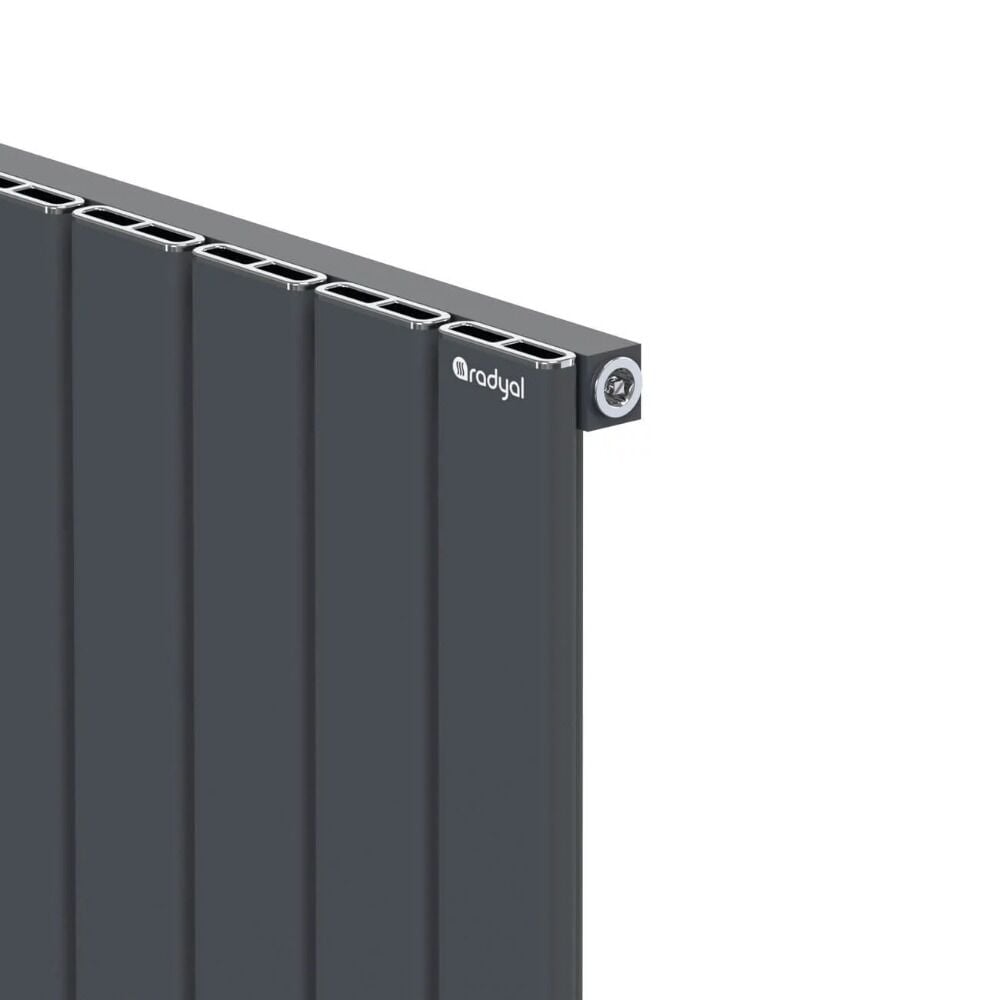

Radyal Hane Line 1500x840 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
İnce Dikey Gövde, Çizgili Ön Yüz
Radyal Hane Line, 70 mm genişliğindeki dilimleri 45 mm derinlikte bir gövdede birleştiren, Hane ailesinin en ince serisidir. Bu ölçüde 12 dilim bulunuyor, yükseklik 1500 mm, gövde boyu 835 mm; 90/70-20 °C koşulunda 1.704 kcal/h (1.980 W) veriyor. Dikey gövdeyle ince kesit birleşiyor; çizgili ön yüz duvarda boydan boya bir doku oluşturuyor.
Radyal Hane Line 1500x840 Radyatör
Gövde derinliği 45 mm, dilim genişliği 70 mm. Bu ölçüde 90/70-20 °C gücü 1.704 kcal/h, 75/65-20 °C gücü 1.356 kcal/h olarak veriliyor.
Neden Bu İnce Gövde
Ailenin en ince gövdesi
Gövde derinliği 45 mm; Hane 65 mm, Hane Elips 50 mm. Askı aparatıyla ön yüz duvardan 97 mm, tesisat aksı 65 mm açıkta kalıyor.
İçinde az su var
Su hacmi 4,2 litre. İnce gövde, aynı ısı gücünde daha az su taşımak demek; kombi devreye girdikten sonra yüzey kısa sürede ısınıyor.
Hafif gövde, kolay askı
Bu ölçünün boş ağırlığı 15,84 kg. İnce kesit duvara binen yükü düşük tutuyor; taşıyıcı olmayan bölme duvarlarda askı seçimi kolaylaşıyor.
Çizgili ön yüz
Serinin ön yüzü çizgili profille biçimlendirilmiş; görünür duvarda radyatörden çok bir yüzey gibi duruyor.
75/65 °C için yayımlı değer
Üretici düşük sıcaklıklı sistemler için ayrı tablo veriyor: bu ölçü 75/65-20 °C koşulunda 1.356 kcal/h (1.572 W) veriyor. Isı pompalı tesisatta hesap bu değerle yapılır.
Garanti süresi 5 yıl
Üreticinin garanti belgesi faturadan itibaren 5 yıl geçerli. Devre suyunun temiz tutulması ve R-24 koruyucu inhibitörün sisteme konulması isteniyor.
Kime ve Hangi Odaya Uygun
Duvarı dar, tavanı yüksek odalar
Yükseklik 1500 mm, genişlik 840 mm. Dikey ve ince gövde duvarda şerit gibi dar bir alan kullanıyor.
Antre ve merdiven inişleri
İnce gövde geçişi daraltmıyor; ön yüz duvardan 97 mm açıkta kalıyor.
Tasarım odaklı yenilemeler
Boydan boya devam eden çizgiler, dikey gövdede belirgin bir yüzey etkisi yapıyor.
Takviye ısıtıcı arayanlar
Yerden ısıtmanın yetişemediği köşelerde duvarda az yer kaplayan bir yardımcı ısıtıcı olarak kullanılabilir.
– Büyük salonu tek radyatörle ısıtmak: dilim başına güç {kd60} kcal/h, geniş hacimlerde aynı boydaki Hane daha az dilimle sonuç verir.
– Gövde boyunu ürün adından ölçenler: boy (dilim sayısı x 70 mm) eksi 5 mm, yani {boy} mm; ad {w} mm diyor.
– Kuyu suyuyla beslenen devreler: üretici kuyu suyunu garanti kapsamına almıyor.
– Maksimum 95 °C ve 10 barın üstündeki sistemler: bu iki değer üreticinin verdiği üst sınırlar.
– Banyoda havlu kurutma: gövdede askı bulunmuyor, o iş havlupan serilerine ait.
Bakmanız Gereken Diğer Seriler
Radyal Hane
Aynı 70 mm dilim, 65 mm gövde. Aynı duvardan daha fazla kcal gerekiyorsa bu seri belirgin biçimde yukarıda duruyor.
Radyal Hane Elips
Aynı 70 mm dilim, 50 mm gövde ve yuvarlatılmış profil. Üreticinin tablosunda ısı gücü Line ile hemen hemen aynı; fark görünümde ve duvar payında.
Künye ve Özellikler
Ölçüler ve Kapasite
Hangi Oda Büyüklüğüne Yeter?
Ürünün 90/70-20 °C gücü 1.704 kcal/h olarak veriliyor. Metrekare aralıkları seçim öncesi fikir vermek için hesaplandı; üretici verisi değil, yaygın bir ısı ihtiyacı kabulüdür.
– Yalıtımı tamamlanmış oda: m² başına 70-100 kcal/h kabulüyle
– Soğuk cepheli ya da son kat daire: m² başına 100-130 kcal/h kabulüyle
Bu aralıklar hesap yerine geçmiyor; doğru dilim sayısı TS 2164'e göre çıkarılan ısı kaybından gelir. 75/65 °C ile çalışan bir tesisatta güç 1.356 kcal/h olur.
Çalıştığı Tesisat Koşulları
Montajda Beş Adım
İnce gövdenin sahadaki karşılığı iki yerde görülüyor. Birincisi geçiş: ön yüz duvardan 97 mm açıkta kaldığı için kapı arkası ve dolap yanı gibi noktalarda Hane'ye göre rahat çalışıyor. İkincisi su hacmi: bu ölçü {SU} litre taşıyor, yani sistem suyunun küçük bir kısmı radyatörde duruyor; yüzey çabuk ısınıyor ama kombi durduğunda da çabuk soğuyor, oda termostatını buna göre ayarlamak işe yarıyor. Dikkat edilecek bir nokta daha var: aynı yükseklikteki Hane'nin eksen ölçüsü 5 mm farklı, bu yüzden iki seriyi birbirinin yerine takmadan önce boru merkezlerini ölçmek gerekiyor. Çizgili yüzeyin kanalları toz tutuyor; bez kanal yönünde çekilerek silinirse iz kalmıyor.
Line'ı seçmenin gerekçesi duvardan çıkıntı ve ağırlıktır, ısı gücü değil: üreticinin tablosunda aynı boydaki Hane dilim başına belirgin biçimde fazla veriyor. Yani ısı kaybı hesabı sıkışık bir odada Line ile yola çıkmak dilim sayısını hızla büyütür. Buna karşılık geçişin dar olduğu koridor, kapı arkası ve hafif bölme duvarlarında 45 mm gövde gerçek bir avantaj. Dilim sayısını ısı kaybı hesabına göre belirleyin; düşük sıcaklıkla çalışan tesisatta yayımlanmış {K50} kcal/h değerini kullanın.
Sıkça Gelen Sorular
Duvardan ne kadar çıkar?
Gövde derinliği 45 mm. Askı aparatıyla birlikte ön yüz duvardan 97 mm, tesisat aksı duvardan 65 mm açıkta kalır.
Hane ile aynı tesisata takılır mı?
Dilim genişliği aynı ama eksenler arası farklı: Line'da yükseklik eksi 30 mm (1470 mm), Hane'de eksi 35 mm. Değişimde boru merkezlerini ölçmek gerekir.
Hane Elips ile arasındaki fark ne?
Üreticinin tablosunda ısı gücü ikisinde hemen hemen aynı. Fark gövdede ve duvar payında: Line 45 mm gövde ve 97 mm duvar payı, Elips 50 mm gövde ve 105 mm duvar payı, ayrıca profil yuvarlatılmış.
Bu ölçü kaç kcal/h veriyor?
90/70-20 °C koşulunda 1.704 kcal/h, 75/65-20 °C koşulunda 1.356 kcal/h. Dilim başına değer 142 kcal/h.
Gövde boyu kaç mm?
Formül (dilim sayısı x 70 mm) eksi 5 mm. Bu üründe 12 dilim var, gövde boyu 835 mm oluyor.
Çizgili yüzey nasıl temizlenir?
Nemli yumuşak bezle, kanal yönünde çekerek silmek yeterli. Çamaşır suyu, tuz ruhu ve aşındırıcı temizleyiciler boya tabakasına zarar verir.
Rakipleriyle Yan Yana
Ayrışma Üç Başlıkta
Radyal Hane Line ile Nota Nora, ince gövdeli iki seri; karar üç ölçüye bakıyor. 1) Metre başına ısı gücü: bu üründe 1.871 W/m, Nota Nora'da 2.143 W/m; ikisi de 75/65-20 °C (ΔT50) tablolarından. Dilim genişliği Line'da 70 mm, Nora'da 42 mm — aynı genişliği Nora daha fazla dilimle kapatıyor. 2) Taşınan su: Line metre başına 5 litre, Nora 5,95 litre taşıyor. 3) Belge ve gövde: Nora'nın ΔT50 değerleri TS EN 442 kapsamında TSE laboratuvarında ölçülmüş ve test raporu yayımlanmış; gövdesi 37 mm ile Line'ın 45 mm'sinden de ince. Radyal'in TSE belgesi var ama kapsamında bu seri adı geçmiyor.
Radyal Hane Line 1500x840 Radyatör
Hane ailesinin duvardan en az çıkan ve en hafif gövdesi; su hacmi düşük olduğu için çabuk ısınıyor, çizgili ön yüz görünür duvarda düzgün bir doku bırakıyor. Sınırı dilim başına ısı gücünde: aynı boydaki Hane belirgin biçimde yukarıda, bu yüzden büyük hacimlerde dilim sayısı hızla artıyor. Belge tarafında eksik var: Radyal'in TSE belgesi bu seri adını kapsamıyor.
Nota Nora 1500 mm
Gövde derinliği 37 mm, dilim genişliği 42 mm; Line'dan daha ince bir kesit. ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş, test raporu yayımlanmış ve poz numaraları tabloda yazılı. Dar dilim genişliği aynı duvarı daha çok dilimle kapatmak demek, yani daha fazla birleşme noktası. Renk listesi yedi seçenekle sınırlı. Garanti süresi 5 yıl.
Kısa Karar Notu
Duvardan çıkıntının az olması ve hafif gövde sizin için öncelikliyse Radyal Hane Line'da kalın; daha da ince bir kesit ya da yayımlanmış test raporuna dayanan ısıl güç değeri gerekiyorsa Nota Nora'ya bakın. Aynı duvardan daha fazla kcal gerekiyorsa karar bu ikisinden değil, aynı boydaki Radyal Hane'den yana olmalı.
Kombi Market değerlendirmesi: Radyal Hane Line 1500x840 Radyatör, 45 mm gövdesi ve 70 mm dilim genişliğiyle 12 dilimde 1.704 kcal/h veren, su hacmi 4,2 litrede kalan ince bir alüminyum radyatördür. Geçişin dar olduğu noktalar için seçilmesini, ısı kaybı hesabı sıkışıksa aynı ölçüdeki Hane ile karşılaştırılmasını öneririz.
| MODEL SEÇİMİ | : | RADYAL HANE LINE |
| YÜKSEKLİK SEÇİMİ | : | 1500 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 701-1000 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
