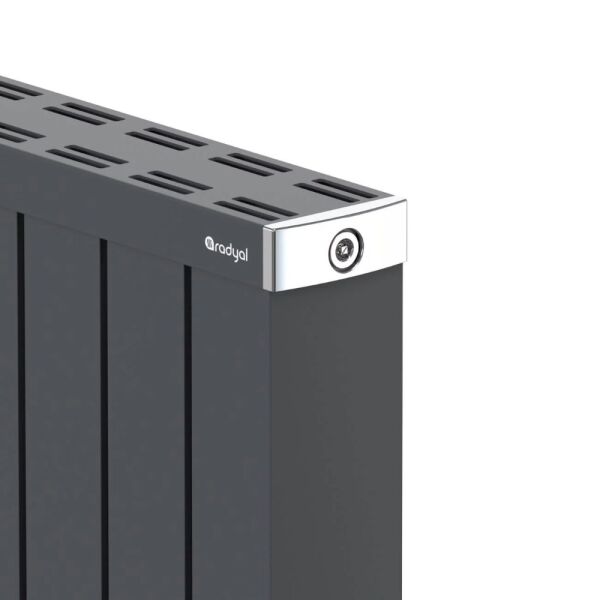

Radyal Kasır 525x960 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Alçak Gövdede En Yüksek Dilim Gücü
Radyal Kasır, 105 mm gövde derinliğiyle Radyal'in dilimli radyatör ailesindeki en kalın modeldir; 80 mm genişliğindeki dilimleri çoğaltılarak boyu ayarlanır. Bu ölçü 525 mm yükseklikte 12 dilimden oluşur, gövde boyu 969 mm olur ve 90/70-20 °C koşulunda 1.296 kcal/h (1.500 W) verir. Alçak boylarda bile dilim başına yüksek güç verdiği için denizlik altı boşluğu kısıtlı ama ısı ihtiyacı büyük odalarda işe yarar.
Radyal Kasır 525x960 Radyatör
Gövdesi 105 mm olan bu alüminyum radyatör, dilim sayısı değiştirilerek duvar genişliğine uyarlanır. Elinizdeki ölçü 90/70-20 °C koşulunda 1.296 kcal/h, 75/65-20 °C koşulunda 1.032 kcal/h verir.
Bu Ürünü Neden Almalısınız
Dilim başına ısı gücü yüksek
Isıtma yüzeyi 0,628 m²/dilim. Derin kesit, aynı 80 mm dilim genişliğiyle daha fazla yüzey demek: bu ölçü 12 dilimde 1.296 kcal/h veriyor.
Düşük sıcaklıkta da çalışır
Üretici seriyi ısı pompası gibi düşük sıcaklıklı sistemlerle çalıştırmaya uygun gösteriyor ve 75/65-20 °C için ayrı değer yayımlıyor: 1.032 kcal/h (1.200 W).
Derin gövdeye göre su hacmi ölçülü
Bu ölçünün su hacmi 2,4 litre. Derinlik iki katına çıktığında su hacmi aynı oranda artmıyor; gövde kalınlaşırken içindeki hacim görece dar kalıyor.
Bayındırlık poz numarası var
Bu yükseklik için üreticinin bildirdiği poz numarası 165-684/3. Kamu işlerinde ve ihale dosyalarında malzeme poz numarasıyla tanımlandığı için bu bilgi iş kolaylaştırır.
Boyu 80 mm kademelerle ayarlanır
Gövde boyu (dilim sayısı x 80 mm) + 9 mm formülüyle çıkıyor. Duvar genişliğiniz değiştiğinde seriyi değiştirmeden dilim sayısını değiştirebilirsiniz.
Garanti süresi 5 yıl
Üreticinin garanti belgesi fatura tarihinden başlayarak 5 yıl geçerli. İki koşulu var: devre suyu temiz tutulacak, sisteme üreticinin R-24 koruyucu inhibitörü konulacak.
Bu Ürün Kimler İçin Uygun
Isı ihtiyacı büyük, duvarı kısa odalar
Yükseklik 525 mm olmasına karşın 12 dilimde 1.296 kcal/h çıkıyor; aynı gücü daha ince bir seriyle almak için daha geniş duvar gerekir.
Alçak peteğini yenileyenler
Eksenler arası ölçü yüksekliğin 45 mm eksiği, yani 480 mm. Sökeceğiniz peteğin boru aksını ölçüp bu değerle karşılaştırın.
Kamu ve ihale işleri
Bu yükseklik poz numarasıyla (165-684/3) tanımlı olduğu için metraj ve hakediş dosyasına doğrudan yazılabilir.
Duvar derinliği sorun olmayan noktalar
Duvar ile radyatörün ön yüzü arasında 140 mm pay gerekiyor; geçiş genişliği bol olan odalarda bu pay sıkıntı yaratmaz.
– Duvar önünde 140 mm boşluk kalmayan noktalar: gövde derinliği 105 mm, askı payıyla birlikte ön yüz duvardan 140 mm açıkta kalır.
– Kuyu suyu beslemeli devreler: üretici kuyu suyunu garanti kapsamının dışında tutuyor.
– Buharlı ya da 95 °C üzerinde çalışan sistemler: üretici maksimum çalışma sıcaklığını 95 °C olarak veriyor.
– Şebeke basıncı 10 barı geçen hatlar: devreye basınç düşürücü konulmadan bağlanamaz.
– Ağırlık taşımayan alçıpan bölmeler: bu ölçü boş hâlde {KG} kg, suyla birlikte daha ağır olur; askı noktası taşıyıcı yüzeye gelmeli.
Size Daha Uygun Olabilecek Ürünler
Radyal Köşk
Aynı 80 mm dilim genişliği, 60 mm gövde. Duvar önünde 140 mm pay bırakamıyorsanız dilim başına az bir güç kaybıyla daha ince gövdeye geçebilirsiniz.
Radyal Suit
70 mm gövde ve 105 mm duvar-ön yüz payı. Kasır ile Köşk arasında bir ara basamak arıyorsanız bu seri o aralığı dolduruyor.
Ürün Özellikleri
Ölçü ve Kapasite
Bu Ölçü Hangi Odaya Yeter?
Bu ölçünün 90/70-20 °C koşulundaki gücü 1.296 kcal/h. Aşağıdaki metrekare karşılıkları yalnız ilk eleme içindir; üreticinin tablosunda metrekare bilgisi yok, bu aralıklar ısı ihtiyacı kabulünden çıkarıldı.
– Yalıtımı yapılmış, tavanı standart mekân: m² başına 70-100 kcal/h
– Yalıtımsız, köşede ya da en üst katta: m² başına 100-130 kcal/h
Dilim sayısını kesinleştirmek için odanın ısı kaybı TS 2164 kapsamında hesaplanmalı. Tesisat 75/65 °C ile çalışırsa bu ürünün gücü 1.032 kcal/h'e iner ve metrekare karşılığı aynı oranda azalır.
Nelerle Birlikte Çalışır
Montajdan Önce ve Sonra 5 Adım
Derin gövdenin sahada iki pratik sonucu var. Birincisi montaj payı: ön yüz duvardan 140 mm açıkta kaldığı için denizlik çıkıntısı 140 mm'den azsa radyatör denizliğin önüne taşar, perde düzenini buna göre kurmak gerekir. İkincisi ağırlık: {KG} kg boş ağırlığa su eklenince konsol yükü artar, bu yüzden askı noktaları taşıyıcı duvara alınır. Alttan çift bağlantıda yön tıkacı dilim sayısına göre konumlanır; 5-10 dilimde 2. ile 3. dilim arasına, 10-20 dilimde 3. ile 4. dilim arasına gelir. Temizlikte nemli yumuşak bez yeterli, çamaşır suyu ve tuz ruhu boyayı bozar.
Kasır'ı seçmenin tek sebebi derinlik olmamalı. Derin kesit dilim başına güç kazandırıyor ama montaj payını ve konsol yükünü de büyütüyor. Duvar önünde 140 mm boşluk yoksa aynı gücü daha fazla dilimle Köşk ya da Konak tarafından almak daha sağlıklı olur. Dilim sayısını odanın ısı kaybı hesabına göre belirleyin; tesisatı düşük sıcaklıkta çalıştıracaksanız hesabı 90/70 °C değerine değil, üreticinin 75/65 °C için verdiği {K50} kcal/h değerine dayandırın.
Sık Sorulan Sorular
Duvardan ne kadar çıkar?
Gövde derinliği 105 mm. Askı aparatıyla birlikte ön yüz duvardan 140 mm, tesisat aksı ise 85 mm açıkta kalır.
Eski peteğimin yerine takılır mı?
Eksenler arası ölçü 480 mm. Boru merkezleriniz bu ölçüdeyse tesisat taşımadan takılır; değilse boruda kaydırma gerekir.
Neden aynı boydaki diğer serilerden güçlü?
Isıtma yüzeyi dilim başına 0,628 m². Derin kesit aynı dilim genişliğinde daha geniş yüzey oluşturuyor, güç de yüzeyle birlikte artıyor.
İhale dosyasına nasıl yazılır?
Bu yükseklik için üreticinin bildirdiği Bayındırlık poz numarası 165-684/3. Metrajda dilim adedi ve poz numarası birlikte yazılır.
Kaç dilim gerektiğini nasıl bulurum?
Dilim başına ısı gücü 108 kcal/h. Odanın ısı kaybını bu sayıya bölerek dilim sayısına ulaşırsınız; bu üründe 12 dilim var.
Renk seçeneği var mı?
Bütün RAL renkleri elektrostatik toz boyayla uygulanabiliyor; ahşap desen ve film kaplama da üreticinin listesinde. Renkli üretim siparişe bağlı.
Benzer Ürünlerle Karşılaştırma
Aslında Şu Üç Noktada Ayrışıyorlar
Radyal Kasır ile Nota Zen aynı 80 mm dilim genişliğini kullanıyor; fark üç başlıkta toplanıyor. 1) Metre başına ısı gücü: bu üründe 1.250 W/m, Nota Zen'de 1.250 W/m; iki değer de üreticilerin 75/65-20 °C (ΔT50) tablosundan. 2) Taşınan su: Kasır metre başına 2,5 litre, Nota Zen 2,5 litre taşıyor. 3) Basınç ve boy: Zen 20 bar işletme basıncı bildiriyor, Radyal 10 bar; buna karşılık Kasır tablosu 300 mm'den başlıyor, Zen'in yayımlı tablosu 500 mm'den.
Radyal Kasır 525x960 Radyatör
Isıtma yüzeyi dilimli ailenin en genişi, bu yüzden dilim başına güç de en yüksek. Karşılığını montaj payından ödüyorsunuz: ön yüz duvardan 140 mm açıkta kalıyor ve gövde ağır. Poz numarası bulunması projeli işlerde artı. Eksik yanı belgelendirme: üreticinin TSE belgesinde bu model adı geçmiyor.
Nota Zen 500 mm
Aynı 80 mm dilim genişliğini kullanıyor, gövdesi 95 mm. İşletme basıncını 20 bar olarak bildiriyor; bu, yüksek statik basınçlı yüksek binalarda fark yaratan bir değer. Garanti süresi 5 yıl, Radyal ile aynı. Yayımlı tablosu 500 mm'den başlıyor, alçak boylarda karşılığı yok.
Kısa Karar Rehberi
Aynı duvar genişliğinden daha fazla kcal almak ve alçak boylarda da seçenek bulmak istiyorsanız Radyal Kasır tarafında kalın. Yüksek katlı bir binada statik basınç yüksekse ya da 500 mm'nin altına inmeyecekseniz Nota Zen'in 20 bar değeri daha rahat bir pay bırakır. Garanti iki üründe de 5 yıl, dilim genişliği iki üründe de 80 mm.
Kombi Market değerlendirmesi: Radyal Kasır 525x960 Radyatör, 105 mm gövde derinliği ve 12 dilimlik yapısıyla 1.296 kcal/h veren, dilim başına ısıtma yüzeyi 0,628 m² olan bir alüminyum radyatördür. Montajdan önce duvar önünde 140 mm boşluk bulunduğunu doğrulamanızı, dilim sayısını odanın ısı kaybı hesabına göre seçmenizi öneririz.
| MODEL SEÇİMİ | : | RADYAL KASIR |
| YÜKSEKLİK SEÇİMİ | : | 525 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 701-1000 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
