Alçak Gövdeli Konak Line Nerede İşe Yarar?
Konak Line, Radyal Konak ile aynı 36 mm kalınlığı ve 80 mm dilim genişliğini paylaşır; farkı ön yüzündeki çizgili profildir ve bu profil dilim başına %4-5 daha yüksek ısı gücü getirir. Buradaki ölçü 300 mm boyunda, 6 dilimlidir; gövde uzunluğu 490 mm, 90/70-20 °C değeri 360 kcal/h (414 W). Kısa gövdelerde kazanılan o fark, pencere altı gibi yükseklik veremediğiniz yerlerde işe yarar.

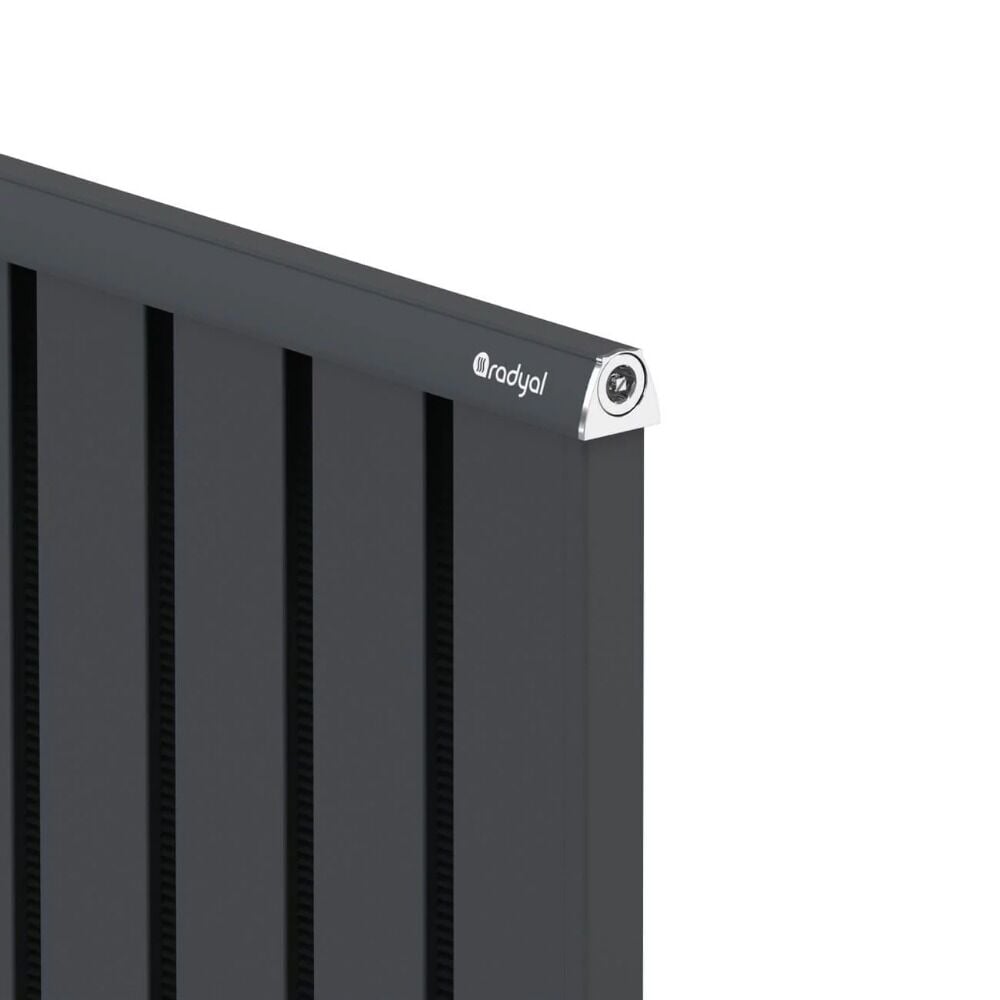

Radyal Konak Line 300x480 Radyatör
Çizgili ön profili olan bu alüminyum radyatör, 36 mm kalınlığı koruyarak dilim başına daha yüksek güç üretir. Buradaki ölçünün karşılığı 90/70-20 °C sıcaklıkta 360 kcal/h, 75/65-20 °C sıcaklıkta 282 kcal/h.
Konak Line Ne Kazandırıyor
Çizgili profil ısıyı artırıyor
Ön yüzdeki profil farkı, Konak serisinin düz yüzeyine göre her dilimde %4-5 daha yüksek güç veriyor. Burada 6 dilim 360 kcal/h üretiyor.
İnce gövde korunuyor
Kazanılan ısı, kalınlıktan ödün vermeden geliyor: gövde yine 36 mm, duvar ile ön yüz arası yine 85 mm. Daha güçlü olsun diye derin bir radyatöre geçmek gerekmiyor.
Düşük sıcaklık değeri yayımlı
Üretici 75/65-20 °C için de değer veriyor; bu üründe karşılığı 282 kcal/h (330 W). Isı pompası veya düşük akış sıcaklığıyla çalışan kombiler için hesap yapılabilir.
Su hacmi düşük kalıyor
Bu üründe toplam su hacmi 0,54 litre. Tesisatın taşıdığı su azaldıkça ısınma süresi kısalır, oda sıcaklığı ayarına daha çabuk oturur.
Her 80 mm bir kademe
Uzunluk (dilim sayısı x 80 mm) + 10 mm olarak hesaplanıyor. Duvar boşluğunuz ne kadarsa dilim sayısını ona göre seçip aynı görünümde kalabilirsiniz.
Renk ve yüzey serbest
Elektrostatik toz boya ile RAL kataloğundaki renkler uygulanabiliyor, ahşap desen ve film kaplama alternatifleri de bulunuyor. Özel renk üretimi siparişle planlanır.
Hangi Odalarda Doğru Seçim
Yüksekliği kısıtlı, ısısı yetmeyen odalar
Pencere altına ancak 300 mm giriyorsa, aynı yerde düz yüzeyli seri yerine Line profili tercih edilerek güç farkı kapatılabilir.
Petek değişiminde aks takibi
Eksenler arası 275 mm. Mevcut boru merkezleriniz bu ölçüdeyse tesisata dokunmadan geçiş yapılır.
Yerden ısıtma takviyesi
Islak hacim ve köşe odalarda yerden ısıtmaya destek için alçak gövdeli bir ısıtıcı arayanlar.
Cam önünü kapatmak istemeyen salonlar
Düşük gövde manzarayı ve ışığı kesmez.
– Kuyu suyu kullanılan tesisatlar: garanti belgesi bu durumu kapsam dışında bırakıyor.
– Çalışma sıcaklığı 95 °C üzerine çıkan veya buharla çalışan sistemler.
– Besleme basıncı 10 barı aşan hatlar: öncesinde basınç düşürücü gerekir.
– Havlu kurutulacak banyolar: bu seride havlu askısı yok, iş havlupan ürünlerine düşer.
– Üreticinin onayı alınmadan antifriz veya pH düzenleyici eklenen devreler.
Alternatif Olabilecek Seriler
Radyal Konak
Aynı ölçüler ve aynı 36 mm kalınlık, düz ön yüz. Çizgili profile ihtiyacınız yoksa ve ısı hesabınız rahat tutuyorsa yalın olanı seçebilirsiniz.
Radyal Mesken Line
Dilim genişliği 100 mm, gövde derinliği 50 mm. Daha az dilimle daha yüksek güç toplamak isteyenler için.
Teknik Künye
Bu Ölçünün Rakamları
Kaç m² Isıtır?
Elinizdeki ölçünün 90/70-20 °C gücü 360 kcal/h. Aşağıdaki metrekare aralıkları seçim öncesi kaba bir fikir içindir; üreticinin yayımladığı bir değer değil, mühendislik kabulüdür.
– Yalıtımı tamam, normal tavan yüksekliği: m² başına 70-100 kcal/h üzerinden
– Soğuk cepheli, köşe ya da çatı katı: m² başına 100-130 kcal/h üzerinden
Bu aralıklar hesap yerine geçmez; doğru dilim sayısı TS 2164'e göre çıkarılan ısı kaybı hesabından gelir. Düşük sıcaklıkla (75/65 °C) çalışan bir tesisatta güç 282 kcal/h olur, metrekare karşılığı da o oranda iner.
Hangi Tesisata Takılır
Montaj ve İlk Çalıştırma
Sisteme sonradan giren temiz su koruyucu oranını seyreltir; üretici 100 m² ölçeğinde bir dairede 5 litrenin üzerindeki su değişiminde R-24 eklenmesini şart koşuyor. Alttan çift bağlantı yapılacaksa yön tıkacı dilim sayısına göre konumlanır: 5-10 dilimde ikinci ile üçüncü dilim arasında, 10-20 dilimde üçüncü ile dördüncü dilim arasında olur. Tesisat aksı duvardan 65 mm açıkta kaldığından denizlik ve süpürgelik ölçülerini buna göre planlayın. Yüzey temizliğinde aşındırıcı ürün kullanılmaz; kimyasal temizleyiciler boyayı matlaştırır.
Line profilinin kazandırdığı güç, tesisat şartları tutulmadığında görünmez olur. Sistem filtresinin düzenli kontrolü, suyun donmaya karşı korunması ve koruyucu oranının takibi bu üründe doğrudan verimle ilgilidir. Dilim sayısını belirlerken odanın hesaplanmış ısı kaybını kullanın; düşük sıcaklıkla çalışan bir tesisatta 90/70 °C değerine göre seçim yapmak eksik güce yol açar.
Merak Edilenler
Konak ile Konak Line arasındaki fark ne?
Ölçüler ve 36 mm kalınlık aynı. Line serisinin ön profili farklı ve dilim başına %4-5 daha yüksek ısı gücü veriyor.
Mevcut tesisatıma uyar mı?
Boru merkezleri arası ölçü 275 mm. Sökülecek radyatörün aks ölçüsü aynıysa ek işçilik çıkmaz.
Düşük sıcaklıkta kaç kcal verir?
75/65-20 °C koşulunda 282 kcal/h. Isı pompası ya da kısık çalışan kombi için hesabı bu değer üzerinden yapın.
Dilim sayısını neye göre seçmeliyim?
Tek dilim 60 kcal/h veriyor. Odanın ısı kaybını bu sayıya bölerek gereken dilimi bulursunuz; elinizdeki ürün 6 dilimli.
Garanti şartları neler?
Süre 5 yıl. Kuyu suyu, koruyucusuz çalıştırma, onaysız kimyasal, donma ve darbe hasarları garantinin dışında tutuluyor.
Özel renk mümkün mü?
RAL renkleri toz boyayla uygulanıyor, ahşap desen ve film kaplama seçenekleri de var. Özel renk siparişle üretildiği için önceden sorulması gerekir.
Rakibiyle Yan Yana
Fark Üç Başlıkta Toplanıyor
Konak Line ile Nota Roos karşılaştırması şu üç başlıkta toplanıyor. 1) Metre başına ısı gücü: bu üründe 688 W/m, Nota Roos'ta 643 W/m (her iki değer de üreticilerin 75/65-20 °C için yayımladığı tablodan). 2) Taşınan su: Radyal gövdesi metre başına 1,13 litre, Nota Roos 2,38 litre taşıyor. 3) Belge: Nota Roos'un ısıl güç değerleri için yayımlanmış bir EN 442 test raporu var; Radyal'in TSE belgesi bulunuyor fakat belgenin kapsamında bu model adı geçmiyor.
Radyal Konak Line 300x480 Radyatör
Çizgili profil dilim başına daha fazla güç verirken gövde 36 mm kalıyor; metre başına taşınan su düşük olduğu için ısınma süresi kısa. Renk kataloğu geniş. Zayıf yanı, yayımlanmış bir test raporuna ulaşılamaması.
Nota Roos 300 mm
Nota Roos'un güç değerleri EN 442 kapsamında TSE laboratuvarında ölçülmüş ve raporu yayımlanmış durumda; şartname ekine belge konulacak işlerde bu önemli bir üstünlük. Buna karşılık 60 mm gövde duvardan daha fazla çıkar, içindeki su miktarı artar ve ısınma süresi uzar. Renk tarafında yedi seçenek sunuluyor.
Hangisini Seçmeli
Aynı duvar genişliğinden daha fazla kcal almak ve ince gövdeyi korumak istiyorsanız Konak Line mantıklı olanıdır. Belgelenmiş ısıl güç değerini zorunlu tutan bir proje teslimi yapacaksanız Nota Roos tarafına bakın. İki üründe de garanti 5 yıl, bu yüzden karar performans ve belge ikilisinde veriliyor.
Kombi Market değerlendirmesi: Radyal Konak Line 300x480 Radyatör, 36 mm gövdesi ve 6 dilimlik yapısıyla 360 kcal/h veren, çizgili ön profiliyle düz yüzeyli seriye göre dilim başına %4-5 fazla güç üreten bir alüminyum radyatördür. Tesisat suyu şartları tutulduğunda üretici garantisi 5 yıldır; ölçü seçimini odanın ısı kaybı hesabına göre yapın.
| MODEL SEÇİMİ | : | RADYAL KONAK LINE |
| YÜKSEKLİK SEÇİMİ | : | 300 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 401-700 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
