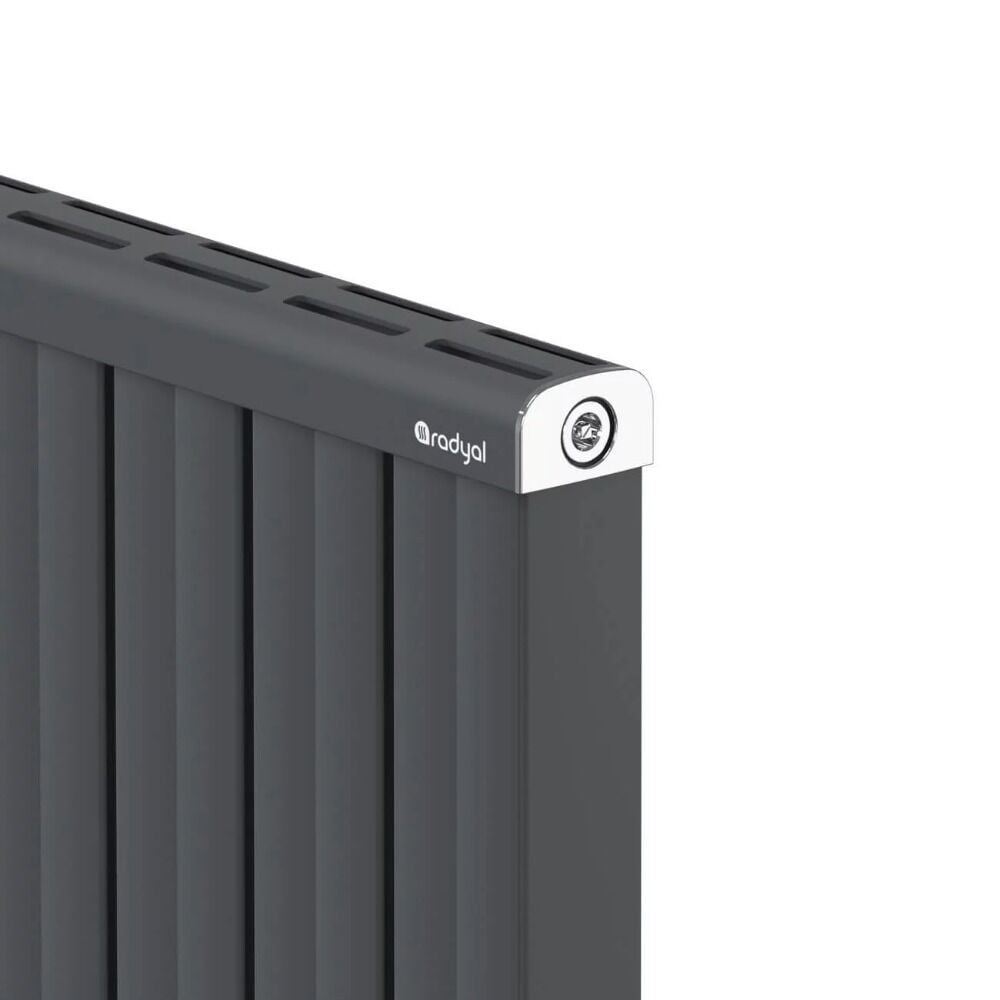

Radyal Köşk 300x960 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Alçak Köşk Alüminyum Radyatör Seçimi
Köşk, 80 mm dilim genişliğinde ve 60 mm gövde kalınlığında bir alüminyum radyatördür; dilim adımı ince serilerle aynı kalırken gövde derinleşir. Buradaki ürün 300 mm yükseklikte 12 dilimli, gövde boyu 963 mm ve 90/70-20 °C koşulunda 708 kcal/h (828 W) veriyor. Alçak gövdeyle pencere altı boşluğu kısıtlı odalarda kullanılır.
Radyal Köşk 300x960 Radyatör
Dilim genişliği 80 mm, gövde kalınlığı 60 mm, eksenler arası ölçü yüksekliğin 40 mm altında. Bu üründe ısı gücü 90/70-20 °C koşulunda 708 kcal/h, 75/65-20 °C koşulunda 564 kcal/h.
Köşk Ne Sunuyor
80 mm dilim adımı korunuyor
Gövde derinleşse de dilim genişliği 80 mm kalıyor; duvar boşluğunu ince kademelerle doldurmaya devam edersiniz. Gövde boyu (dilim sayısı x 80 mm) + 3 mm.
Dilim başına geniş ısıtma yüzeyi
Bu yükseklikte ısıtma yüzeyi dilim başına 0,214 m². Derin gövde, yüzey alanını dilim başına büyütüyor.
Suyu artmıyor, gövdesi artıyor
Bu üründe toplam su hacmi 1,08 litre. Gövde 60 mm olmasına rağmen taşınan su, ince gövdeli 80 mm dilimli seriyle aynı seviyede kalıyor.
Proje dosyasına yazılabilir
Bu yükseklik 165-681/2 Bayındırlık poz numarasıyla eşleşiyor; şartname ve hakediş hazırlayan işlerde aranan bilgi.
Düşük sıcaklık değeri yayımlı
Üretici 75/65-20 °C için ayrı değer veriyor: 564 kcal/h (660 W). Isı pompalı veya kısık çalışan tesisatlarda seçim buna göre yapılır.
Renk ve yüzey seçeneği geniş
RAL kataloğundaki renkler elektrostatik toz boyayla uygulanıyor; ahşap desen ve film kaplama da var.
Hangi Yere Konur
Pencere altı kısıtlı odalar
Gövde yüksekliği 300 mm; yükseklik veremediğiniz yerde güç dilim sayısıyla toplanır.
Boru merkezleri 260 mm olan tesisatlar
Bu seride eksenler arası ölçü yüksekliğin 40 mm altında. Sökeceğiniz radyatörü ölçmeden sipariş vermeyin.
Derin gövdeyi sorun etmeyen yerler
Duvar ile ön yüz arası 97 mm; dar koridorda bu mesafeyi kontrol edin.
Yerden ısıtmaya takviye
Köşe ve ıslak hacimlerde alçak gövdeli yardımcı ısıtıcı arayanlar.
– Kuyu suyuyla beslenen tesisatlar: üretici garanti dışında tutuyor.
– Çalışma sıcaklığı 95 °C üzerine çıkan veya buharlı sistemler.
– Besleme basıncı 10 barı aşan hatlar: basınç düşürücü gerekir.
– Duvardan çıkıntının 97 mm olması sorun olacak dar geçişler: daha ince gövdeli seriye bakılmalı.
– Eksenler arası ölçüsü yüksekliğin 25 mm altında olan hazır tesisatlar: bu seride fark 40 mm.
Alternatif Seriler
Radyal Konak
Aynı 80 mm dilim, gövde 36 mm. Duvardan az çıkıntı istiyorsanız ve dilim başına birkaç kcal farkı sizi bozmuyorsa daha ince olanı seçin.
Radyal Suit
Aynı 80 mm dilim, gövde 70 mm. Dilim başına %2 dolayında daha fazla güç verir, duvardan da daha çok çıkar.
Künye
Ölçüler
Hangi Odaya Yetecek Güçte?
Elinizdeki ölçünün 90/70-20 °C gücü 708 kcal/h. Aşağıdaki metrekare aralıkları seçim öncesi kaba bir fikir içindir; üreticinin yayımladığı bir değer değil, mühendislik kabulüdür.
– Yalıtımı tamam, normal tavan yüksekliği: m² başına 70-100 kcal/h üzerinden
– Soğuk cepheli, köşe ya da çatı katı: m² başına 100-130 kcal/h üzerinden
Bu aralıklar hesap yerine geçmez; doğru dilim sayısı TS 2164'e göre çıkarılan ısı kaybı hesabından gelir. Düşük sıcaklıkla (75/65 °C) çalışan bir tesisatta güç 564 kcal/h olur, metrekare karşılığı da o oranda iner.
Hangi Sisteme Bağlanır
Montaj Sırası
Bu seride iki ölçü montajı doğrudan etkiliyor: eksenler arası fark 40 mm ve gövde boyu (dilim sayısı x 80 mm) + 3 mm. Duvar ile ön yüz arasındaki mesafe 97 mm olduğundan denizlik, süpürgelik ve perde payını buna göre bırakın; tesisat aksı duvardan 65 mm içeride kalıyor. Alttan çift bağlantıda yön tıkacı 5-10 dilimde ikinci ile üçüncü, 10-20 dilimde üçüncü ile dördüncü dilim arasına konur. Sisteme 5 litreden fazla su girdiğinde R-24 takviyesi gerekiyor.
Gövde kalınlığının 36 mm'den 60 mm'ye çıkması, dilim başına ısı gücünü yalnız birkaç puan yukarı taşıyor; derinliğin asıl karşılığı yüzey görünümü ve gövdedeki alüminyum miktarı. Dar koridor ya da kapı arkası gibi yerlerde duvardan 97 mm çıkıntıyı ölçün. Dilim sayısını ısı kaybı hesabına göre seçin, düşük sıcaklıkla çalışacak tesisatta 75/65 °C değerini kullanın.
Sorular
Eksenler arası ölçü kaç?
Bu seride yüksekliğin 40 mm altında; bu ürün için 260 mm. Sökülecek radyatörün boru merkezleriyle karşılaştırın.
Konak ile farkı ne?
Dilim genişliği ikisinde de 80 mm. Köşk'ün gövdesi 60 mm, Konak'ın 36 mm; Köşk dilim başına birkaç puan daha fazla ısı verir ama duvardan daha çok çıkar.
Kaç dilim gerekir?
Tek dilim 59 kcal/h veriyor; odanın ısı kaybı hesabını bu sayıya bölün. Bu üründe 12 dilim var.
Düşük sıcaklıkta gücü ne olur?
75/65-20 °C koşulunda 564 kcal/h.
Poz numarası var mı?
Evet, bu yükseklik için 165-681/2.
Garanti kaç yıl?
5 yıl. Kuyu suyu, koruyucusuz çalıştırma, onaysız kimyasal, donma ve darbe hasarları kapsam dışında.
Rakip Karşılaştırması
Üç Ölçüde Ayrışıyorlar
Köşk ile Nota Roos üç ölçüde ayrışıyor. 1) Metre başına ısı gücü: Köşk 688 W/m, Nota Roos 643 W/m; ikisi de üreticilerin 75/65-20 °C tablosundan. 2) Taşınan su: Köşk metre başına 1,13 litre, Nota Roos 2,38 litre. 3) Belge: Nota Roos'un değerleri EN 442 kapsamında TSE laboratuvarında ölçülüp yayımlanmış; Radyal'in TSE belgesinde Suit Elite ve Kasır Elite adları geçiyor, Köşk geçmiyor.
Radyal Köşk 300x960 Radyatör
Dilim adımı 80 mm olduğu için duvar boşluğu ince kademelerle doldurulabiliyor, metre başına taşınan su düşük. Poz numarası yayımlı. Eksik yanı, bu model adının Radyal'in TSE belgesi kapsamında geçmemesi ve duvardan 97 mm çıkıntı yapması.
Nota Roos 300 mm
Dilim genişliği 42 mm, gövde kalınlığı 60 mm. Isıl güç değerleri EN 442 kapsamında TSE laboratuvarında ölçülmüş ve raporu yayımlanmış. Buna karşılık aynı duvar uzunluğunu daha fazla parçayla kuruyor, metre başına taşıdığı su yüksek ve renk listesi yedi seçenekle sınırlı.
Kısa Karar
Dilim adımının ince kalması, düşük su hacmi ve geniş renk kataloğu sizin için önemliyse Köşk tarafında kalın. Belgelenmiş ölçüm değeri şart koşan bir proje teslim edecekseniz Nota Roos daha uygun. Garanti iki üründe de 5 yıl.
Kombi Market değerlendirmesi: Radyal Köşk 300x960 Radyatör, 80 mm dilim genişliği ve 60 mm gövdesiyle 12 dilimde 708 kcal/h veren bir alüminyum radyatördür. Sipariş öncesi eksenler arası ölçüyü (260 mm) ve duvardan 97 mm çıkıntıyı kontrol edin.
| MODEL SEÇİMİ | : | RADYAL KÖŞK |
| YÜKSEKLİK SEÇİMİ | : | 300 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 701-1000 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
