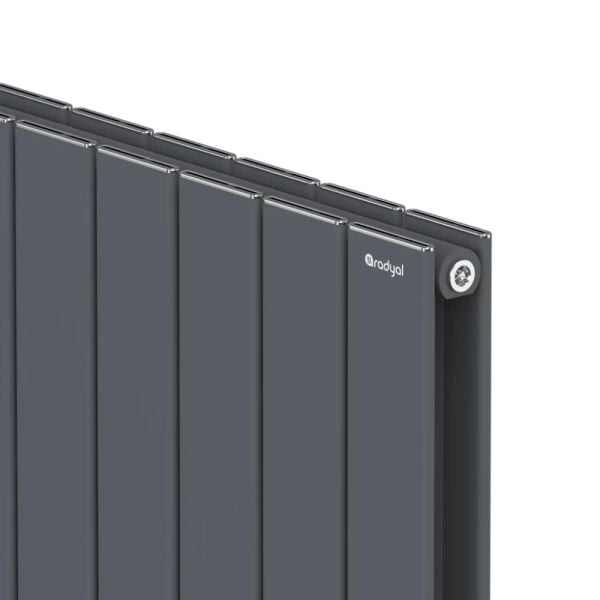

Radyal Loft 450x360 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
90 mm Dilim, 100 mm Duvar Payı
Radyal Loft, 90 mm dilim genişliğini 63 mm gövde derinliğiyle birleştiren ve duvar önünde 100 mm pay isteyen seridir. Elinizdeki ölçüde 4 dilim var; yükseklik 450 mm, gövde boyu 355 mm, eksenler arası 400 mm. Alçak bantta geniş dilim, pencere altındaki kısa duvar parçalarından yüksek kcal almak isteyenler için.
Radyal Loft 450x360 Radyatör
Dilim 90 mm, gövde 63 mm, duvar önü payı 100 mm. Bu ölçünün 90/70-20 °C gücü 316 kcal/h, 75/65-20 °C gücü 248 kcal/h.
Bu Gövde Neyi Çözüyor
Dilim başına 79 kcal/h
Üretici bu yükseklikte dilim başına 79 kcal/h veriyor; 4 dilimle toplam 316 kcal/h (368 W) ediyor. Aynı tabloda 75/65-20 °C karşılığı 248 kcal/h olarak yayımlı.
Isıtma yüzeyi 0,409 m²/dilim
Derin gövde geniş yüzey geliştiriyor: bu yükseklikte dilim başına 0,409 m². Yüzey değeri üreticinin kendi tablosundan geliyor, hesapla türetilmedi.
İçindeki su 0,72 litre
Üretici bu ölçü için su hacmini 0,72 litre veriyor. Gövdede dolaşan su miktarı düştükçe ısınma süresi kısalıyor, soğuma da aynı oranda hızlanıyor.
Geniş dilim, makul duvar payı
Dilim 90 mm ile Radyal'in en geniş ikinci kesidi, buna karşın duvar-radyatör önü ölçüsü 100 mm. Daha geniş dilimli Tower ailesinin çoğu gövdesi 110 mm pay istiyor.
Düşük sıcaklıklı sistemlerde kullanılabilir
Üretici ısı pompalı ve düşük akış sıcaklıklı devreler için ayrı tablo yayımlıyor: bu ölçü o koşulda 248 kcal/h (288 W) veriyor.
Garanti belgeli 5 yıl
Üreticinin garanti belgesi fatura tarihinden itibaren 5 yıl geçerlidir. Koşulları devre suyunun temiz tutulması ve sisteme R-24 koruyucu inhibitörün konulmuş olması.
Hangi Oda İçin Doğru
Kısa duvar parçaları
Alçak boyda 316 kcal/h veren bu ölçü, denizlik altındaki kısıtlı genişlikler için.
Az dilimle çok kcal isteyenler
90 mm dilim, aynı duvarı 70 ve 80 mm'lik serilerden daha az parçayla kapatıyor.
Duvar payı 100 mm ile sınırlı yerler
Üreticinin verdiği ön yüz payı 100 mm; 110 mm isteyen gövdelere göre daha rahat.
Isı pompalı düşük sıcaklıklı devreler
75/65-20 °C karşılığı 248 kcal/h olarak yayımlanmış.
– Duvar önünde 100 mm boşluk kalmayan noktalar: üreticinin verdiği ön yüz payı 100 mm, gövde 63 mm.
– Besleme suyunu kuyudan alan tesisatlar: üretici bu durumu garanti kapsamına almıyor.
– Buharlı sistemler ve 95 °C üzerinde çalışan devreler: üst sınırlar 95 °C ve 10 bar.
– Eksen ölçüsünü yükseklikle aynı sanan hesaplar: bu seride eksenler arası yükseklikten 50 mm az, bu ölçüde {eksen} mm.
– Besleme basıncı 10 barın üzerindeki hatlar: araya basınç düşürücü girmesi gerekir.
Aynı Aileden Öteki Gövde
Radyal Loft Elite
Aynı 90 mm dilim, 45 mm gövde. Daha ince ve hafif, ama dilim başına belirgin biçimde daha az güç veriyor.
Radyal Tower
Dilim 95 mm, gövde 80 mm. Dilim başına daha yüksek değer, karşılığında 110 mm duvar payı.
Künye ve Ölçüler
Kapasite ve Ölçü Şeridi
Bu Güç Hangi Hacme Yeter?
Bu ölçünün 90/70-20 °C koşulundaki gücü 316 kcal/h. Aşağıdaki metrekare karşılıkları yalnız ön eleme içindir; üreticinin tablosunda metrekare sütunu bulunmuyor, aralıklar ısı ihtiyacı kabulünden geliyor.
– Yalıtımı tamamlanmış, tavanı standart hacim: m² başına 70-100 kcal/h
– Yalıtımsız, köşede ya da en üst katta: m² başına 100-130 kcal/h
Dilim sayısı, hacmin TS 2164 kapsamında hesaplanan ısı kaybına göre kesinleşir. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 248 kcal/h'e iner.
Hangi Sistemde Çalışır
Montajda Sıra
Bu seride iki nokta öne çıkıyor. Birincisi eksen ölçüsü: Loft ailesinde eksenler arası yükseklikten 50 mm az ve bu, Radyal'in dikey serilerindeki en büyük fark. Yani adında 600 yazan bir Loft'un boru merkezleri 550 mm; mevcut peteği sökerken aks eşleşmesini buna göre kontrol etmek gerekiyor, aksi hâlde tesisatta oynama çıkıyor. İkincisi duvar payı: dilim 90 mm ile geniş olmasına karşın ön yüz payı 100 mm; daha geniş dilimli Tower ailesinin çoğu gövdesi 110 mm istediği için Loft, geniş dilim arayıp duvar payı sıkışık olan yerlerde mantıklı bir orta yol. Üçüncü nokta gövde boyu: formülde çıkarma olduğu için gövde, ürün adındaki genişlikten 5 mm kısa kalıyor.
Loft ile Loft Elite arasındaki seçimde isme bakmayın: üreticinin tablosunda Loft, Elite'ten dilim başına belirgin biçimde daha güçlü. Elite'in kazancı ince kesit ve düşük ağırlık, bedeli güç. Isı kaybı hesabınız sınırda ya da duvar genişliğiniz kısıtlıysa Loft tarafında kalın. Mevcut bir peteğin yerine takıyorsanız önce aks ölçüsünü karşılaştırın; bu seride eksenler arası yükseklikten 50 mm az. Dilim sayısına odanın ısı kaybı hesabıyla karar verin ve düşük sıcaklıklı devrede {K50} kcal/h değerini kullanın.
Sık Sorulanlar
Eksenler arası neden yükseklikten az?
Üretici bu seride eksen ölçüsünü yükseklik eksi 50 mm olarak veriyor; bu üründe 400 mm.
Gövde boyu addan neden kısa?
Formül (dilim sayısı × 90 mm) − 5 mm. Burada dilim toplamı 360 mm, gövde boyu 355 mm.
Loft Elite'ten ne kadar güçlü?
Üreticinin tablosunda bu yükseklikte Loft dilim başına 79 kcal/h veriyor; Elite aynı yükseklikte belirgin biçimde daha düşük kalıyor.
Duvardan ne kadar çıkıyor?
Üreticinin verdiği duvar-radyatör önü ölçüsü 100 mm, tesisat aksı duvardan 65 mm.
Isı pompasıyla çalışır mı?
Üretici 75/65-20 °C için ayrı değer yayımlıyor: bu ölçüde 248 kcal/h (288 W).
Renkli üretiliyor mu?
Bütün RAL kartelası elektrostatik toz boyayla uygulanıyor; ahşap desen ve film baskı da seçenekler arasında, sipariş üzerine.
Denk Ürünle Yan Yana
Fark Üç Noktada
İki ürün üç ölçülebilir noktada ayrışıyor; kalanı yüzey ve renk tercihi.1) Metre başına ısı gücü: bu üründe 800 W/m, Nota Vero'da 935 W/m; iki değer de üreticilerin 75/65-20 °C (ΔT50) tablolarından. Dilim genişliği Loft'ta 90 mm, Vero'da 77 mm; gövde derinliği 63 mm karşısında 60 mm. 2) Taşınan su: Loft metre başına 2 litre, Nota Vero 1,95 litre. 3) Belge durumu: Vero'nun ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş, test raporu ve poz numaraları yayımlı; Radyal'in TSE belgesi var ancak kapsamında bu seri adı geçmiyor.
Radyal Loft 450x360 Radyatör
Geniş dilimi (90 mm) derin bir gövdeyle (63 mm) birleştiriyor ve duvar önünde 100 mm ile yetiniyor; geniş kesit arayıp 110 mm pay bırakamayanlar için mantıklı orta yol. Isıtma yüzeyi ve dilim başına güç, aynı ailenin Elite gövdesinin belirgin biçimde üzerinde. Dikkat edilecek yanı eksen ölçüsü: yükseklikten 50 mm az, bu ailede en büyük fark. Belge tarafında bir eksik var: Radyal'in TSE belgesinde bu seri adı sayılmıyor.
Nota Vero 480 mm
Nota Vero, 60 mm gövde ve 77 mm dilimle Loft'a derinlik olarak neredeyse birebir denk geliyor. Dilimi daha dar olduğu için aynı duvarı kapatmak biraz daha fazla parça istiyor; karşılığında yayımlanmış TSE test raporu ve poz numarası sunuyor. Geniş dilim ve daha fazla ısıtma yüzeyi Loft tarafında, belgelendirme Vero tarafında duruyor.
Hangisinde Kalınır
Aynı duvardan daha az parçayla yüksek kcal istiyorsanız Radyal Loft tarafında kalın. Şartname yayımlı test raporu ya da poz numarası istiyorsa Nota Vero bu noktada hazır. Garanti süresi iki üründe de 5 yıl.
Radyal Loft, 90 mm dilim genişliğini 63 mm gövdeyle ve 100 mm duvar payıyla veren seridir. Buradaki bütün teknik değerler üreticinin ürün tablosundan ve kullanım kılavuzundan alınmıştır; metrekare karşılıkları ısı ihtiyacı kabulüne dayanır, üretici verisi değildir. Kaç dilim gerektiğini odanın ısı kaybı hesabı söyler.
