Radyal Mesken Flat Yatay 400x1500 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Pencere Altına Yatay Çözüm

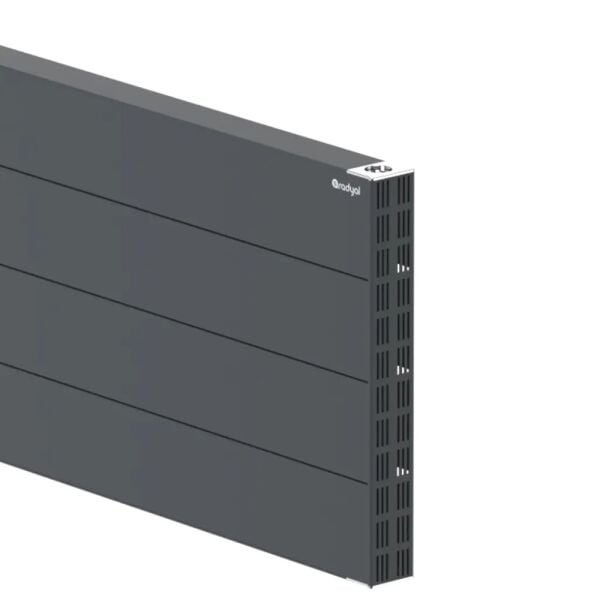

Radyal Mesken Flat Yatay, dilim mantığıyla değil komple ölçüyle satılan yatay bir alüminyum radyatördür. Bu ölçü 400 mm yükseklikte ve 1500 mm genişlikte; gövdesi 4 sıradan oluşuyor, gerçek gövde yüksekliği 403 mm ve yatay vana aksı 1455 mm. Bu genişlik bandı, pencere altında ya da alçak duvar parçasında tek parça çözüm arayan yerleşimler için.
Radyal Mesken Flat Yatay 400x1500 Radyatör
Yatay gövde, 4 sıra, sıra genişliği 100 mm, gövde kalınlığı 50 mm. Bu ölçünün 90/70-20 °C gücü 727 kcal/h, 75/65-20 °C gücü 568 kcal/h.
Isı gücü ve ölçüsü üreticinin kendi tablosundan doğrulandı. Yatay alüminyum radyatörde yayımlanmış ΔT50 verisi olan rakip marka bulunamadığı için bu sayfada puanlama yapılmadı; değerlendirme ölçü ve güç verisi üzerinden okunmalı.
Yatay Gövde Neyi Çözüyor
Tek parçada 727 kcal/h
Üretici bu ölçü için 90/70-20 °C koşulunda 727 kcal/h (843 W) veriyor. Dilim ekleyip çıkarma yok; ölçü ve güç birlikte sabit.
Yükseklik 400 mm ile sınırlı
Gövde yüksekliği 403 mm. Pencere altı, denizlik altı ve alçak duvar parçalarında dikey radyatörün sığmadığı yerler için düşünülmüş.
Isıtma yüzeyi 4,21 m²
Üretici bu ölçünün ısıtma yüzeyini 4,21 m² olarak veriyor; ısı gücü de bu yüzeyle birlikte çıkıyor.
Su hacmi 1,4 litre
Tesisata giren su miktarı 1,4 litre. Devreye alınan su hacmi, ısınma ve soğuma süresini doğrudan etkiliyor.
Düşük sıcaklıkta yayımlı değer
Üretici 75/65-20 °C için ayrı değer veriyor: 568 kcal/h (659 W). Isı pompalı bir tesisatta hesabın dayanağı bu değer oluyor.
Belgeli 5 yıl garanti
Üreticinin garanti belgesi fatura tarihinden itibaren 5 yıl geçerli; koşulları devre suyunun temiz tutulması ve sisteme R-24 koruyucu inhibitörün konulması.
Hangi Yerleşime Uygun
Pencere altı ve denizlik altı
403 mm gövde yüksekliğiyle dikey radyatörün sığmadığı alçak şeritlere oturuyor.
Tek parça isteyenler
1500 mm genişlikte tek gövde; ek birleşme noktası yok.
Isı pompalı tesisatlar
75/65-20 °C karşılığı 568 kcal/h olarak yayımlanmış.
Yatay vana çıkışı hazır olan yerler
Yatay vana aksı 1455 mm; mevcut yatay çıkışla eşleşiyorsa tesisata dokunulmuyor.
– Yatay vana çıkışı olmayan tesisatlar: bu ürün yatay bağlantıya göre üretiliyor, vana aksı 1455 mm.
– Duvar önünde 97 mm boşluk kalmayan noktalar: üreticinin verdiği ön yüz payı 97 mm.
– Suyunu kuyudan çeken ısıtma devreleri: üretici bu kullanımı garanti kapsamı dışında bırakıyor.
– Buharla çalışan ve 95 °C üzerine çıkan sistemler: üreticinin verdiği üst sınırlar 95 °C ve 10 bar.
– Ölçüyü büyütüp küçültmek isteyenler: dilim ekleyerek ayar yapılamıyor, ölçü sabit; yalnız tablodaki 400x1500 gibi hazır ölçüler var.
Aynı İşi Gören Diğer Seçenekler
Radyal Mesken (dikey)
Aynı 100 mm sıra genişliği ve 50 mm gövde, dikey yerleşim. Duvar genişliği kısıtlı ama yükseklik varsa doğru olan bu.
Radyal Loft Yatay
Yine yatay, ama gövde 63 mm. Aynı genişlikte daha yüksek ısı gücü veriyor.
Künye Bilgileri
Ölçü ve Isı Gücü
Bu Güç Hangi Hacmi Isıtır?
Bu ölçünün 90/70-20 °C koşulundaki gücü 727 kcal/h. Aşağıdaki metrekare karşılıkları yalnız ön eleme içindir; üreticinin tablosunda metrekare bilgisi yok, aralıklar ısı ihtiyacı kabulünden geliyor.
– Yalıtımlı, standart tavan yüksekliğinde hacim: m² başına 70-100 kcal/h
– Yalıtımsız, köşe ya da en üst kat: m² başına 100-130 kcal/h
Kesin sonuç için hacmin ısı kaybı TS 2164 kapsamında hesaplanmalı. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 568 kcal/h'e iner.
Hangi Tesisatta Çalışır
Montaj Sırası
Yatay modelde iki nokta dikkat istiyor. Birincisi vana aksı: bu üründe yatay vana aksı 1455 mm, yani genişlikten 45 mm az; mevcut yatay çıkışla eşleşmiyorsa tesisatta oynama gerekiyor ve yatayda bu, dikeydeki aks farkından daha zahmetli çıkıyor. İkincisi ölçünün sabit olması: dilim ekleyip çıkararak güç ayarlanamıyor, üretici yalnız belirli 400x1500 kombinasyonlarını veriyor; ısı kaybı hesabı iki ölçü arasına düşerse bir üst ölçüye geçmek gerekiyor. Üçüncü nokta gövde yüksekliği: ürün adında 400 yazıyor ama gövde 403 mm, yani 3 mm fazla — niş ve denizlik altı yerleşiminde bu payı hesaba katmak gerekiyor.
Bu ürünü seçmenin doğru gerekçesi yükseklik kısıtı: pencere altı, denizlik altı ya da cam cephe altında dikey radyatör sığmıyorsa yatay gövde işi çözüyor. Güç arayışıysa aynı ailenin dikey Mesken'i aynı duvar genişliğinde daha fazla kcal veriyor, çünkü yükseklik serbest. Mevcut tesisat dikey çıkışlıysa bu ürüne geçmek vana aksını değiştirmek demek; işe başlamadan ölçüyü teyit edin. Düşük sıcaklıkla çalışan bir devrede 568 kcal/h değerini esas alın.
Sık Sorulanlar
Gövde yüksekliği neden 403 mm?
Üretici gövde yüksekliğini (sıra sayısı × 100 mm) + 3 mm formülüyle veriyor. Bu üründe 4 sıra var, gövde 403 mm oluyor.
Dilim ekleyerek büyütebilir miyim?
Hayır. Bu model komple ölçüyle üretiliyor; güç ayarı ancak tablodaki başka bir 400x1500 ölçüsüne geçerek yapılıyor.
Yatay vana aksı kaç mm?
1455 mm, yani ürün genişliğinden 45 mm az.
Dikey Mesken'den farkı ne?
Sıra genişliği ve gövde kalınlığı aynı; fark yerleşimde. Dikey modelde yükseklik serbest olduğu için aynı duvar genişliğinde daha yüksek güce çıkılabiliyor.
Isı pompasıyla çalışır mı?
Üretici 75/65-20 °C için ayrı değer yayımlıyor: bu ölçüde 568 kcal/h (659 W).
Renk seçeneği var mı?
Üretici bütün RAL kartelasını elektrostatik toz boyayla uyguluyor; ahşap desen ve film kaplama da sipariş üzerine yapılıyor.
Karşılaştırma Hakkında
Bu Üründe Rakip Karşılaştırması Niye Yok
Bu sayfada rakip marka kartı ve puan barı yok, sebebi şu: karşılaştırma yapabilmek için rakibin yayımlanmış ΔT50 (75/65-20 °C) değerleri gerekiyor ve yatay alüminyum radyatörde böyle bir veri yayımlayan rakip marka bulunamadı — Notarad'ın hem dekoratif hem panel serilerinin tamamı dikey modellerden oluşuyor. Dayanağı olmayan bir karşılaştırma yazmak yerine bölüm hiç üretilmedi. Elinizdeki ölçüyü kıyaslamak istiyorsanız doğru referans aynı ailenin dikey modeli: sıra genişliği ve gövde kalınlığı aynı olduğu için metre başına ısıtma yüzeyi ve ağırlık birebir örtüşüyor, ayrışan tek şey yerleşim ve yüksekliğin serbest olup olmaması.
Radyal Mesken Flat Yatay, yükseklik kısıtı olan yerler için komple ölçüyle satılan yatay alüminyum radyatördür. Bu sayfadaki bütün teknik değerler üreticinin kendi ürün tablosundan ve kullanım kılavuzundan alınmıştır; metrekare karşılıkları ısı ihtiyacı kabulüne dayanır ve üretici verisi değildir. Ölçü seçimi hacmin ısı kaybı hesabına göre yapılmalıdır.
| MODEL SEÇİMİ | : | RADYAL MESKEN FLAT YATAY |
| YÜKSEKLİK SEÇİMİ | : | 400 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 1400 MM ÜZERİ |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
