Tower Radyatör: En Geniş Dilim Ne Kazandırır?
Radyal Tower, 95 mm genişliğinde ve 80 mm derinliğindeki dilimlerle Radyal'in en geniş kesitli alüminyum radyatörüdür. Bu ölçüde 4 dilim var, yükseklik 825 mm, gövde boyu 375 mm; 90/70-20 °C koşulunda 700 kcal/h (816 W) veriyor. Klasik petek yüksekliğindeki bu bantta, tek radyatörle yüksek kcal toplamak isteyenlerin baktığı ölçüdür.

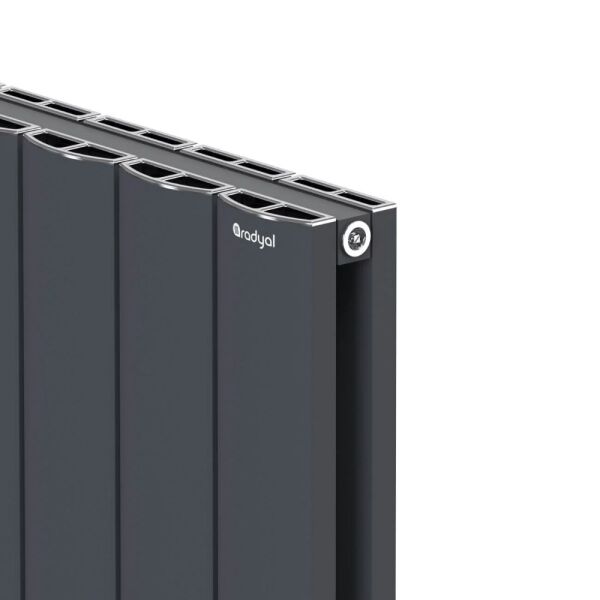

Radyal Tower 825x380 Radyatör
Dilim genişliği 95 mm, gövde derinliği 80 mm. Bu ölçünün 90/70-20 °C gücü 700 kcal/h, 75/65-20 °C gücü 552 kcal/h.
Bu Seriyi Ayıran Noktalar
Dilim başına ısı gücü 175 kcal/h
Ailenin en geniş dilimi (95 mm) ve en derin gövdesi (80 mm) bir arada; aynı ısıyı daha az dilimle toplamak demek. Bu ölçüde 4 dilim 700 kcal/h veriyor.
Isıtma yüzeyi 0,893 m²/dilim
Geniş kesit, geniş yüzey. Üretici bu yükseklik için ısıtma yüzeyini dilim başına 0,893 m² olarak veriyor; ısı gücü de bu yüzeyle birlikte çıkıyor.
Su hacmi gövdeye göre ölçülü
Bu ölçünün su hacmi 1,16 litre. Derinlik artarken su hacmi aynı oranda büyümüyor; alüminyum gövde de ısıyı çelikten ve dökümden hızlı iletiyor.
Daha az ek yeri
Dilim genişliği 95 mm olduğu için aynı duvar genişliği, 70 ve 80 mm dilimli serilere göre daha az dilimle kapanıyor. Dilim sayısı düştükçe gövde içindeki birleşme noktası da azalıyor.
Düşük sıcaklıkta da çalışır
Üretici seriyi ısı pompası gibi düşük sıcaklıklı sistemlere uygun gösteriyor ve 75/65-20 °C için ayrı değer yayımlıyor: 552 kcal/h (640 W).
İki şarta bağlı 5 yıl garanti
Garanti belgesi fatura tarihinden itibaren 5 yıl boyunca geçerli; iki şartı devre suyunun temiz kalması ve sisteme R-24 koruyucu inhibitörün konulmuş olması.
Hangi Odaya Doğru Gelir
Salon ve büyük oturma odaları
4 dilimde 700 kcal/h veriyor; tek noktadan beslenen büyük hacimlerde ikinci kol çekmeden sonuç alınabilir.
Eski çelik peteği sökenler
Bu bant eski panellerin bulunduğu yükseklik aralığı. Eksenler arası 795 mm; aynı değerdeyse boruya dokunulmaz.
Isı pompalı tesisatlar
75/65 °C için yayımlanmış değer 552 kcal/h olduğu için düşük sıcaklıklı sistemin hesabı tahmine kalmaz.
Projeli işler
Isıtma yüzeyi (0,893 m²/dilim), su hacmi ve ağırlık üreticinin tablosunda yazılı; hesap raporuna aktarılacak veri hazır.
– Duvar önünde 110 mm boşluk kalmayan noktalar: gövde 80 mm, askı payıyla ön yüz duvardan 110 mm açıkta kalır. Aynı ailenin Bold ve Flat serilerinde bu ölçü 100 mm.
– Gövde boyunu ürün adından ölçenler: boy (dilim sayısı x 95 mm) eksi 5 mm, yani {boy} mm; ad {w} mm diyor.
– Milimetrik genişlik ayarı gereken yerler: genişlik 95 mm kademelerle değişir, ara ölçü yok.
– Kuyu suyuyla beslenen devreler: üretici bu besleme biçimini garantinin dışında tutuyor.
– Ağırlık taşımayan hafif bölmeler: bu ölçü boş hâlde {KG} kg, suyla birlikte daha ağır olur; askı noktası taşıyıcı yüzeye gelmeli.
Aynı Aileden Diğer Seçenekler
Radyal Tower Bold
Aynı 95 mm dilim, 70 mm gövde. Duvar önünde 100 mm pay istiyor; dilim başına ısı gücünden az bir feragatla 10 mm kazanç.
Radyal Kasır
Dilim 80 mm, gövde 105 mm. Isıtma yüzeyi daha da genişse ve 140 mm montaj payı çıkıyorsa bu seriye bakın.
Teknik Künye
Ölçü ve Isı Gücü
Hangi Odaya Göre Seçilir?
Bu ölçünün 90/70-20 °C koşulundaki gücü 700 kcal/h. Aşağıdaki metrekare karşılıkları yalnız ilk fikri vermek için hesaplandı; üreticinin tablosunda metrekare sütunu yok, aralıklar ısı ihtiyacı kabulünden geliyor.
– Yalıtımı tamam, tavanı standart mekân: m² başına 70-100 kcal/h
– Yalıtımsız, köşede ya da en üst katta: m² başına 100-130 kcal/h
Dilim sayısı, mekânın TS 2164 kapsamında hesaplanan ısı kaybına göre kesinleşir. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 552 kcal/h'e iner.
Hangi Tesisatla Çalışır
Montajda Beş Adım
Geniş dilimin sahadaki en somut sonucu dilim sayısıdır: bu ölçü {w} mm genişliği {d} dilimle kapatıyor, 70 mm dilimli bir seride aynı genişlik için belirgin biçimde daha fazla dilim gerekir. İkinci nokta ağırlık: {KG} kg boş ağırlığa su eklenince konsol yükü artar, bu yüzden askı noktaları taşıyıcı duvara alınır. Üçüncüsü gövde boyu: formül çıkarma işlemiyle çalıştığı için gövde, ürün adındaki genişlikten 5 mm kısa kalıyor — niş ve dolap arası montajda bu lehinize. Alttan çift bağlantıda yön tıkacı dilim sayısına göre konumlanıyor; 5-10 dilimde 2. ile 3., 10-20 dilimde 3. ile 4. dilim arasına geliyor. Yüzey temizliği nemli yumuşak bezle yapılır.
Tower'ı seçmenin gerekçesi tek üründe yüksek güçtür. 95 mm dilim ve 80 mm gövde bir arada, aynı duvardan en çok kcal'i bu seri veriyor; karşılığında duvar önünde 110 mm pay istiyor ve gövde ağır. Duvar payı sıkışıksa aynı ailenin 100 mm isteyen Bold ya da Flat serileri daha rahat sığar, dilim başına kayıp küçüktür. Dilim sayısını odanın ısı kaybı hesabına göre belirleyin; tesisatı düşük sıcaklıkta çalıştıracaksanız hesabı üreticinin 75/65 °C için verdiği {K50} kcal/h değerine dayandırın.
Merak Edilenler
Boy neden ürün adındaki değerin altında?
Formül (dilim sayısı x 95 mm) eksi 5 mm. Bu üründe dilimlerin toplamı 380 mm, gövde boyu ise 375 mm oluyor.
Tower, Bold ve Flat arasındaki fark ne?
Dilim genişliği üçünde de 95 mm. Tower'ın gövdesi 80 mm ve duvar payı 110 mm; Bold ile Flat 70 mm gövdeli ve 100 mm pay istiyor. Üreticinin tablosunda Tower dilim başına az bir farkla önde.
Mevcut tesisatıma uyar mı?
Bu üründe eksenler arası ölçü 795 mm. Sökülecek peteğin boru merkezleri aynı değerdeyse boruya dokunmadan takılır.
Duvardan ne kadar çıkar?
Gövde derinliği 80 mm. Askı aparatıyla ön yüz duvardan 110 mm, tesisat aksı duvardan 65 mm açıkta kalır.
Kaç dilim almam gerekir?
Dilim başına ısı gücü 175 kcal/h. Odanın hesaplanmış ısı kaybı bu sayıya bölündüğünde gereken dilim sayısı çıkıyor; bu üründe 4 dilim var.
Beyaz dışında üretiliyor mu?
Bütün RAL kartelası elektrostatik toz boyayla uygulanıyor; ahşap desen ve film kaplama da üreticinin listesinde. Renkli üretim sipariş üzerine yapılıyor.
Rakip Seriyle Karşılaştırma
Fark Şu Üç Noktada
Radyal Tower ile Nota Zen gövde derinliği en yakın iki seri; ayrıştıkları üç nokta şöyle. 1) Metre başına ısı gücü: bu üründe 1.684 W/m, Nota Zen'de 1.875 W/m; iki değer de 75/65-20 °C (ΔT50) tablolarından. Dilim genişliği Tower'da 95 mm, Zen'de 80 mm. 2) Taşınan su: Tower metre başına 3,05 litre, Nota Zen 4 litre taşıyor. 3) Basınç ve belge: Zen 20 bar işletme basıncı bildiriyor, Radyal 10 bar; Zen'in ΔT50 değerleri de EN 442 kapsamında yayımlanmış durumda.
Radyal Tower 825x380 Radyatör
Radyal'in en geniş dilimi (95 mm) ve bu ailenin en derin gövdesi (80 mm) bir arada; aynı duvardan en çok kcal'i veren Tower serisi bu. Boyun adından 5 mm kısa kalması, nişe yerleştirmede küçük bir pay bırakıyor. Karşılığı duvar payı ve ağırlık: ön yüz duvardan 110 mm açıkta, gövde kardeşlerinden ağır. Belgelendirmede eksik var — üreticinin TSE belgesi bu seri adını kapsamıyor.
Nota Zen 800 mm
Dilim genişliği 80 mm, gövde derinliği 95 mm — Tower'a en yakın kesitte duran Notarad serisi. İşletme basıncını 20 bar olarak bildiriyor; yüksek katlı binada statik basınç yüksekse bu değer rahat bir pay bırakıyor. ΔT50 değerleri EN 442 kapsamında yayımlanmış, garanti 5 yıl. Yayımlı tablosu 500 mm'den başlıyor, alçak boylarda karşılığı yok; renk listesi de yedi seçenekle sınırlı.
Karar Rehberi
Aynı duvardan en yüksek kcal'i arıyorsanız Radyal Tower tarafında kalın. Statik basıncın yükseldiği çok katlı bir binadaysanız ya da 500 mm altı bir boya ihtiyacınız yoksa Nota Zen'in 20 bar sınırı daha geniş bir pay bırakıyor. Garanti iki üründe de 5 yıl.
Kombi Market değerlendirmesi: Radyal Tower 825x380 Radyatör, 95 mm dilim genişliği ve 80 mm gövdesiyle 4 dilimde 700 kcal/h veren, dilim başına ısıtma yüzeyi 0,893 m² olan bir alüminyum radyatördür. Gövde boyunun 375 mm olduğunu, duvar önünde 110 mm pay gerektiğini ve eksenler arası ölçünün 795 mm çıktığını sipariş öncesi kontrol etmenizi öneririz.
| MODEL SEÇİMİ | : | RADYAL TOWER |
| YÜKSEKLİK SEÇİMİ | : | 825 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 400 MM VE ALTI |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
