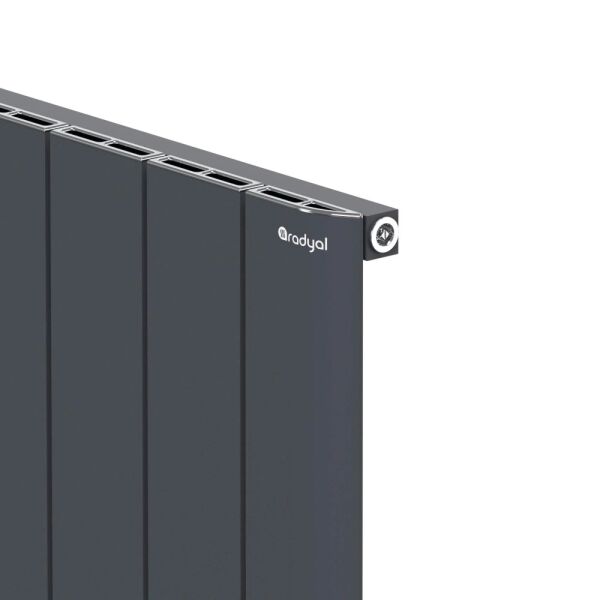

Radyal Tower Elite 900x1140 Radyatör

Radyal Tower Elite 900x1140 Radyatör

Dilim 95 mm, gövde 47 mm. Bu ölçünün 90/70-20 °C gücü 1.620 kcal/h, 75/65-20 °C gücü 1.296 kcal/h.

Dilim başına 135 kcal/h

Üretici bu yükseklik için dilim başına 135 kcal/h yayımlıyor; 12 dilimle toplam 1.620 kcal/h (1.872 W) çıkıyor.

İnce kesit, geniş dilim

Gövde 47 mm; aynı ölçüyü yalnız Tower Line paylaşıyor. Dilim genişliği 95 mm olduğu için aynı duvar daha az parçayla kapanıyor.

Su hacmi 3,72 litre

Bu ölçü 3,72 litre su taşıyor. Gövdesindeki su az olan bir radyatör, aynı güçte yüzey sıcaklığına daha hızlı çıkıyor.

Line ile aynı gövde ölçüleri

Isıtma yüzeyi, su hacmi, ağırlık, gövde kalınlığı ve duvar ölçüleri Tower Line ile birebir aynı. Tabloda ayrışan tek kolon ısıl güç; o da dilim başına birkaç birim.

Düşük sıcaklıkta yayımlı değer

Üretici 75/65-20 °C koşulu için ayrı tablo veriyor: bu ölçüde 1.296 kcal/h (1.500 W). Isı pompalı devrede hesap buradan yürütülür.

Garanti 5 yıl

Üreticinin garanti belgesi faturadan itibaren 5 yıl geçerli; şartı devre suyunun temiz kalması ve sisteme R-24 koruyucu inhibitörün eklenmesi.

Bu üründe 90/70-20 °C gücü 1.620 kcal/h. Aşağıdaki metrekare karşılıkları ön eleme içindir; üretici tablosunda böyle bir bilgi bulunmuyor, aralıklar bir kabule dayanıyor.

– Yalıtımı yapılmış daire için m² başına 70-100 kcal/h kabulüyle

– Yalıtımsız ya da köşe daire için m² başına 100-130 kcal/h kabulüyle

Dilim sayısına karar verirken TS 2164 kapsamında hesaplanmış ısı kaybını kullanın. 75/65 °C ile çalışan bir tesisatta bu ürün 1.296 kcal/h veriyor.

Bu seride söylenmesi gereken ilk şey Line ile ilişkisi: üreticinin iki ürün sayfası gövde kalınlığını, ısıtma yüzeyini, su hacmini ve ağırlığı birebir aynı veriyor; ayrışan tek kolon ısıl güç ve oradaki fark dilim başına birkaç birim. Isı kaybı hesabı sınırda olmayan bir odada bu fark dilim sayısını değiştirmiyor, yani iki seri arasındaki seçim pratikte yüzey görünümüne kalıyor. İkinci nokta duvar payı: gövde 47 mm olmasına karşın ön yüz payı 110 mm; dar geçişlerde pay kazanmak için 100 mm isteyen Bold ya da Flat tarafına bakmak gerekiyor. Üçüncü nokta gövde boyu: formül çıkarma işlemiyle çalıştığı için gövde ürün adındaki genişlikten 5 mm kısa kalıyor.

Elite ile Line arasında karar verirken üreticinin tablosuna birlikte bakmak gerekiyor: gövde ölçüleri, ısıtma yüzeyi, su hacmi ve ağırlık birebir aynı, ısıl güçte ise Elite dilim başına birkaç birim önde. Bu fark, ısı kaybı hesabı sınırda olmayan bir odada dilim sayısını değiştirmiyor; o yüzden kararı yüzey görünümüne ve bulunabilirliğe bırakmak daha doğru. Gerçekten daha yüksek dilim gücü gerekiyorsa 57 mm'lik Round ya da 80 mm'lik Tower tarafına geçmek gerekir. Dilim sayısını ısı kaybı hesabından çıkarın; düşük sıcaklıklı devrede {K50} kcal/h değerini esas alın.

Gövde boyu addan neden kısa?

Gövde boyu (dilim sayısı × 95 mm) − 5 mm formülüyle çıkıyor. Burada dilim toplamı 1140 mm, gövde 1135 mm.

Line ile aralarındaki fark ne?

Gövde kalınlığı, ısıtma yüzeyi, su hacmi ve ağırlık birebir aynı; üretici Elite için dilim başına birkaç birim yüksek ısıl güç yayımlıyor.

İnce gövde duvardan tasarruf ettiriyor mu?

Ettirmiyor; üreticinin verdiği ön yüz payı 110 mm. Bu payı 100 mm'ye indiren gövdeler Bold ve Flat.

Isı pompasıyla kullanılabilir mi?

Üretici düşük sıcaklıklı sistemler için ayrı değer veriyor: bu ölçüde 1.296 kcal/h (1.500 W).

Basınç ve sıcaklık sınırı nedir?

Üst çalışma basıncı 10 bar, üst sıcaklık 95 °C.

Renkli üretiliyor mu?

Bütün RAL kartelası toz boyayla uygulanıyor; ahşap desen ve film baskı seçenekleri de var, sipariş üzerine üretiliyor.

Radyal Tower Elite, 95 mm dilim genişliğini ince bir gövdeyle veren iki seriden biridir; gövde ölçüleri Tower Line ile aynıdır. Sayfadaki teknik değerlerin tamamı üreticinin ürün tablosundan ve kullanım kılavuzundan alınmıştır; metrekare karşılıkları ısı ihtiyacı kabulüne dayanır, üretici verisi değildir. Dilim sayısı odanın ısı kaybı hesabıyla belirlenmelidir.
