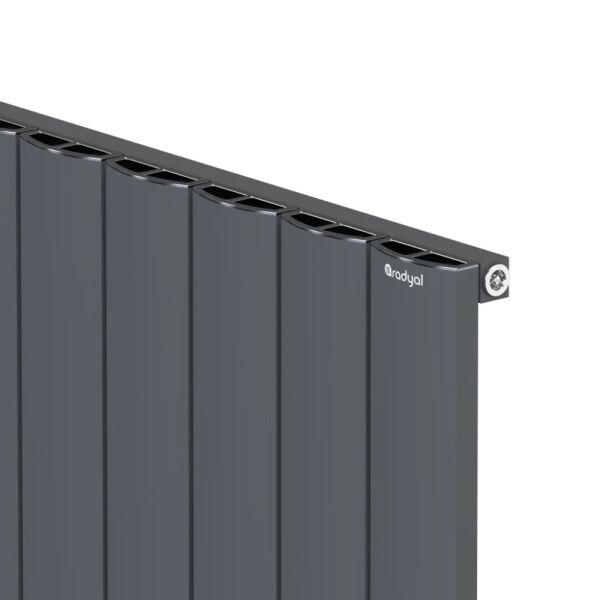

Radyal Tower Round 525x950 Radyatör
Tüm banka ve kart seçeneklerini görmek için tıklayın
- Türkiye geneline kargo
- Anlaşmalı kargo firması ile gönderim
Köşesiz Gövde, 95 mm Dilim
Radyal Tower Round, 95 mm dilim genişliğini 57 mm gövde derinliğiyle ve köşesiz yuvarlak bir ön profille birleştiren seridir. Elinizdeki ölçüde 10 dilim bulunuyor; yükseklik 525 mm, gövde boyu 945 mm, eksenler arası 495 mm. Alçak bantta yuvarlak kesit, denizlik altındaki dar şeritlerde keskin köşe istemeyen kullanımlar için düşünülmüştür.
Radyal Tower Round 525x950 Radyatör
Dilim 95 mm, gövde 57 mm, ön profil yuvarlak. Bu ölçünün 90/70-20 °C gücü 840 kcal/h, 75/65-20 °C gücü 660 kcal/h.
Yuvarlak Kesit Ne Değiştirir
Dilim başına 84 kcal/h
Üretici bu yükseklik için dilim başına 84 kcal/h veriyor; 10 dilimle toplam 840 kcal/h (970 W) çıkıyor. Aynı tabloda 75/65-20 °C karşılığı 660 kcal/h olarak yayımlı.
Yüzey 0,352 m²/dilim
Yuvarlak kesit, düz kesite göre daha fazla yüzey geliştiriyor: bu yükseklikte dilim başına 0,352 m². Yüzey rakamı üreticinin kendi tablosundan alınmıştır.
Gövdedeki su 2 litre
Bu ölçü 2 litre su taşıyor. Taşınan su azaldıkça gövde, aynı ısı gücünde yüzey sıcaklığına daha kısa sürede çıkıyor.
Köşesiz ön yüz
Profilin köşesi olmadığı için ön yüzde keskin kenar kalmıyor; bez ya da fırça tek yönde geçiyor. Çocuk odası ve geçiş noktalarında tercih sebebi olan ayrıntı budur.
Düşük sıcaklıklı devreye uygun
Üretici seriyi ısı pompalı ve düşük akış sıcaklıklı sistemlerde gösteriyor; 75/65-20 °C koşulu için ayrı değer yayımlıyor: 660 kcal/h (770 W). Hesap o devrede bu değerle yapılır.
Belgeli 5 yıl garanti
Üreticinin garanti belgesi fatura tarihinden itibaren 5 yıl boyunca geçerlidir. İki koşulu var: devre suyunun temiz tutulması ve sisteme R-24 koruyucu inhibitörün konulması.
Bu Ölçü Kime Göre
Denizlik altı dar şeritler
Alçak boyda 840 kcal/h veren bu ölçü, pencere altında kalan kısa duvar parçaları için uygundur.
Köşesiz yüzey arayanlar
Yuvarlak profil, geçiş noktalarında ve çocuk odalarında keskin kenar istemeyen kullanımlara göre.
Isı pompalı düşük sıcaklıklı devreler
75/65-20 °C için yayımlı 660 kcal/h değeri var; hesap bu değerle kurulur.
Temizliği kolay olsun isteyenler
Köşesiz kesit, dilim aralarının bez ve fırçayla tek geçişte temizlenmesine izin veriyor.
– Duvar önünde 110 mm pay bırakılamayan noktalar: gövde 57 mm olsa da yuvarlak profil taştığı için üretici ön yüz payını 110 mm veriyor.
– Kuyu suyuyla beslenen tesisatlar: üretici bu besleme biçimini garanti kapsamının dışında tutuyor.
– Buharlı devreler ve 95 °C üzerinde çalışan sistemler: sınırlar 95 °C ve 10 bar.
– Dilim başına en yüksek değeri arayan hesaplar: 80 mm gövdeli Tower bu yükseklikte daha fazla veriyor.
– Besleme basıncı 10 barın üzerine çıkan hatlar: araya basınç düşürücü girmesi gerekir.
Aileden Diğer Gövdeler
Radyal Tower
Aynı 95 mm dilim, 80 mm gövde. Dilim başına en yüksek değeri bu seri veriyor.
Radyal Tower Line
Aynı 95 mm dilim, 47 mm gövde. Daha ince bir kesitle neredeyse aynı ısı gücünü veriyor.
Künye Bilgileri
Ölçü ve Güç Tablosu
Bu Ölçü Hangi Odayı Isıtır?
Bu ölçünün 90/70-20 °C koşulundaki gücü 840 kcal/h. Aşağıdaki metrekare karşılıkları yalnız kaba bir eleme içindir; üreticinin tablosunda metrekare sütunu yok, aralıklar ısı ihtiyacı kabulünden çıkarıldı.
– Yalıtımı tamamlanmış, tavanı standart oda: m² başına 70-100 kcal/h
– Yalıtımsız, köşede ya da çatı katında: m² başına 100-130 kcal/h
Kesin dilim sayısı, odanın TS 2164 kapsamında hesaplanan ısı kaybından çıkar. Tesisat 75/65 °C ile çalıştığında bu ürünün gücü 660 kcal/h olur.
Hangi Devrede Çalışır
Kurulumda İzlenecek Sıra
Bu seride iki nokta öne çıkıyor. Birincisi duvar payı: gövde 57 mm olmasına karşın üretici ön yüz payını 110 mm veriyor, yani 80 mm gövdeli Tower ile aynı. Dar koridorda ya da kapı arkasında pay kazanmak için bu seriye geçmek işe yaramıyor; orada 100 mm isteyen Bold ve Flat tarafına bakmak gerekiyor. İkincisi yüzey ve ağırlık ilişkisi: Round, 47 mm'lik Line ile neredeyse aynı ısı gücünü veriyor ama dilim başına daha fazla ısıtma yüzeyi ve daha fazla ağırlık taşıyor. Yani yuvarlak kesidin kazancı güçte değil, yüzeyin biçiminde. Üçüncü nokta gövde boyu: formül çıkarma işlemiyle çalıştığı için gövde ürün adındaki genişlikten 5 mm kısa kalıyor; nişe yerleştirmede bu küçük bir pay bırakıyor.
Round ile Line arasındaki seçim güç üzerinden yapılamaz: üreticinin tablosunda ikisinin dilim başına ısı gücü bu yükseklikte birbirine çok yakın. Ayrışan şey kesit biçimi, ısıtma yüzeyi ve ağırlık. Köşesiz bir ön yüz ve daha kalın bir gövde istiyorsanız Round, en ince gövdeyi istiyorsanız Line. Her iki durumda da duvar önünde 110 mm pay gerekiyor. Dilim sayısına odanın ısı kaybı hesabıyla karar verin; düşük sıcaklıkla çalışan bir devrede {K50} kcal/h değerini esas alın.
Sorulanlar
Gövde neden ürün adından kısa?
Formül (dilim sayısı × 95 mm) − 5 mm. Bu üründe dilimlerin toplamı 950 mm, gövde boyu 945 mm oluyor.
57 mm gövde neden 110 mm pay istiyor?
Üretici duvar-radyatör önü ölçüsünü 110 mm veriyor; yuvarlak profil gövde kalınlığının ötesine taşıyor.
Line ile arasındaki fark ne?
Gövde 57 mm yerine 47 mm, ısıtma yüzeyi ve ağırlık daha düşük. Dilim başına ısı gücü ise bu yükseklikte birbirine çok yakın.
Isı pompasıyla çalışır mı?
Üretici 75/65-20 °C için ayrı değer yayımlıyor: bu ölçüde 660 kcal/h (770 W). Hesap bu değerle yapılır.
Kaç bara kadar dayanıyor?
Üreticinin verdiği üst çalışma basıncı 10 bar, üst sıcaklık 95 °C.
Beyaz dışında renk var mı?
Bütün RAL kartelası elektrostatik toz boyayla uygulanıyor; ahşap desen ve film baskı da listede. Renkli üretim sipariş üzerine yapılıyor.
Denk Ürünlerle Yan Yana
Üç Noktada Ayrışıyorlar
Bu iki ürün üç ölçülebilir noktada ayrışıyor; gerisi yüzey ve renk tercihi.1) Metre başına ısı gücü: bu üründe 811 W/m, Nota Vero'da 935 W/m; iki değer de üreticilerin 75/65-20 °C (ΔT50) tablosundan geliyor. Dilim genişliği Round'da 95 mm, Vero'da 77 mm. 2) Taşınan su: Round metre başına 2,11 litre, Nota Vero 1,95 litre. 3) Belge durumu: Vero'nun ΔT50 değerleri TS EN 442 kapsamında TSE ısı laboratuvarında ölçülmüş, test raporu yayımlanmış ve poz numaraları tabloda yazılı; Radyal'in TSE belgesi mevcut ama kapsamında bu seri adı sayılmıyor.
Radyal Tower Round 525x950 Radyatör
Ailenin ortasında duruyor: 95 mm dilim, 57 mm gövde ve köşesiz bir ön profil. Dilim başına ısı gücü 47 mm'lik Line ile neredeyse aynı, ama ısıtma yüzeyi ve ağırlığı daha yüksek. Dikkat edilecek yanı duvar payı — 57 mm gövdeye karşın ön yüz payı 110 mm, yani Tower ile aynı. Belgelendirmede eksik var: üreticinin TSE belgesi bu seri adını kapsamıyor.
Nota Vero 480 mm
Nota Vero, 60 mm gövde ve 77 mm dilimle Round'a en yakın duran rakip. Dilim genişliği daha dar olduğu için aynı duvarı kapatmak daha fazla dilim istiyor; karşılığında yayımlı TSE test raporu ve poz numarası veriyor. Köşesiz yüzey ve 95 mm dilim arıyorsanız Round, belgelendirme ağırlıklı bir şartnameye yazılacaksa Vero öne geçiyor.
Hangisinde Kalmalı
Dilimi geniş, yüzeyi köşesiz bir gövde istiyorsanız Radyal Tower Round tarafında kalın. Şartname yayımlı test raporu ve poz numarası istiyorsa Nota Vero bu noktada hazır. Garanti iki üründe de 5 yıl.
Radyal Tower Round, 95 mm dilim genişliğini orta derinlikte bir gövde ve köşesiz bir ön profille birleştiriyor. Bu sayfadaki bütün teknik değerler üreticinin kendi ürün tablosundan ve kullanım kılavuzundan alınmıştır; metrekare karşılıkları ısı ihtiyacı kabulüne dayanır, üretici verisi değildir. Dilim sayısına karar verirken odanın ısı kaybı hesabını esas alın.
| MODEL SEÇİMİ | : | RADYAL TOWER ROUND |
| YÜKSEKLİK SEÇİMİ | : | 525 MM YÜKSEKLİK |
| GENİŞLİK ARALIĞI | : | 701-1000 MM |
| MALZEME CİNSİ SEÇİMİ | : | DEKORATİF ALÜMİNYUM |
