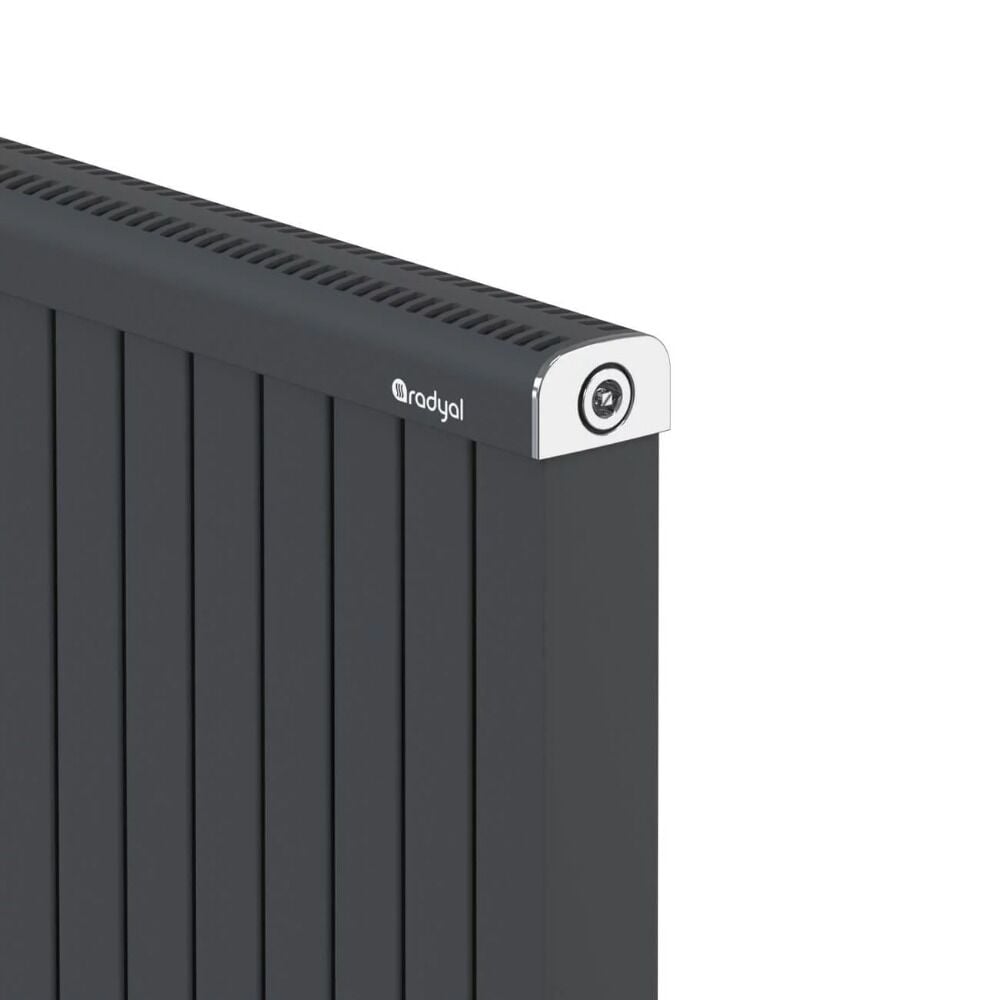

Radyal Villa 450x320 Radyatör

Radyal Villa 450x320 Radyatör

Dilim 40 mm, gövde 60 mm, eksenler arası ölçü yüksekliğin 40 mm altında, duvar ile ön yüz arası 97 mm. Bu üründe güç 90/70-20 °C'de 392 kcal/h, 75/65-20 °C'de 304 kcal/h.

İnce adım, yüksek güç bir arada

Dilim genişliği 40 mm kaldığı için ölçü tutturma esnekliği devam ediyor; 60 mm gövde ise dilim başına gücü ince gövdeli seriye göre yukarı taşıyor.

Proje dosyasına yazılabilir

Bu yükseklik 165-683 Bayındırlık poz numarasıyla eşleşiyor; şartname ve hakediş hazırlanan işlerde aranıyor.

Taşıdığı su ve ağırlığı belli

Bu üründe toplam su hacmi 0,8 litre, boş ağırlık 3,84 kg. Tesisatın toplam su miktarını hesaplarken bu değerleri kullanın.

Isıtma yüzeyi dilim başına 0,173 m²

Derin gövde, dar dilimde bile ısıtma yüzeyini büyütüyor; ısı oda havasına daha geniş bir alandan geçiyor.

Düşük sıcaklık karşılığı veriliyor

75/65-20 °C koşulunda 304 kcal/h (352 W). Isı pompası ya da kısık çalışan kombi hesabı bu değerle yapılır.

Renk ve yüzey kataloğu geniş

RAL renkleri elektrostatik toz boyayla uygulanıyor; ahşap desen ve film kaplama seçenekleri de var.

Elinizdeki ölçünün 90/70-20 °C gücü 392 kcal/h. Aşağıdaki metrekare aralıkları seçim öncesi kaba bir fikir içindir; üreticinin yayımladığı bir değer değil, mühendislik kabulüdür.

– Yalıtımı tamam, normal tavan yüksekliği: m² başına 70-100 kcal/h üzerinden

– Soğuk cepheli, köşe ya da çatı katı: m² başına 100-130 kcal/h üzerinden

Bu aralıklar hesap yerine geçmez; doğru dilim sayısı TS 2164'e göre çıkarılan ısı kaybı hesabından gelir. Düşük sıcaklıkla (75/65 °C) çalışan bir tesisatta güç 304 kcal/h olur, metrekare karşılığı da o oranda iner.

Gövde boyu bu seride (dilim sayısı x 40 mm) + 6 mm formülüyle çıkıyor; yan yana iki ürün koyacaksanız bu payı unutmayın. Eksenler arası fark yüksekliğin 40 mm altında, tesisat aksı duvardan 65 mm içeride, ön yüz ise 97 mm açıkta kalıyor. Alttan çift bağlantıda yön tıkacı 5-10 dilimde ikinci ile üçüncü, 10-20 dilimde üçüncü ile dördüncü dilim arasında oluyor. Daireye 5 litreden fazla su eklendiğinde üretici R-24 takviyesi istiyor; dar dilimli seride toplam su hacmi geniş dilimli serilere göre yüksek kaldığı için bu takviye daha sık gündeme gelir.

Villa, iki şeyi birden isteyenler için kurulmuş bir ara nokta: 40 mm dilim adımının ölçü esnekliği ve 60 mm gövdenin gücü. Bedeli duvardan 97 mm çıkıntı ve artan ağırlık. Dar koridor, kapı arkası ya da süpürgelikli duvarlarda bu mesafeyi montajdan önce ölçün. Dilim sayısını odanın hesaplanmış ısı kaybından çıkarın; düşük sıcaklıkla çalışacak tesisatta 75/65 °C değerini esas alın.

Yalı ile farkı ne?

Dilim genişliği ikisinde de 40 mm. Villa'nın gövdesi 60 mm, Yalı'nın 36 mm; Villa dilim başına daha fazla ısı verir ve 2000 mm'ye kadar üretiliyor.

Eksenler arası ölçü kaç?

Yüksekliğin 40 mm altında; bu ürün için 410 mm.

Poz numarası var mı?

Evet, bu yükseklik için 165-683.

Kaç dilim gerekir?

Tek dilim 49 kcal/h veriyor; odanın ısı kaybı hesabını bu sayıya bölün. Bu üründe 8 dilim var.

Düşük sıcaklıkta gücü ne olur?

75/65-20 °C koşulunda 304 kcal/h.

Garanti kaç yıl?

5 yıl. Kuyu suyu, koruyucusuz çalıştırma, onaysız kimyasal, donma ve darbe hasarları kapsam dışında.

Kombi Market değerlendirmesi: Radyal Villa 450x320 Radyatör, 40 mm dilim genişliği ve 60 mm gövdesiyle 8 dilimde 392 kcal/h veren, ölçü esnekliğiyle gücü birleştiren bir alüminyum radyatördür. Sipariş öncesi eksenler arası ölçüyü (410 mm) ve duvardan 97 mm çıkıntıyı kontrol edin.
